VAZ-2101 Kocsiszekrény külső – robbantott ábra (482. oldal)

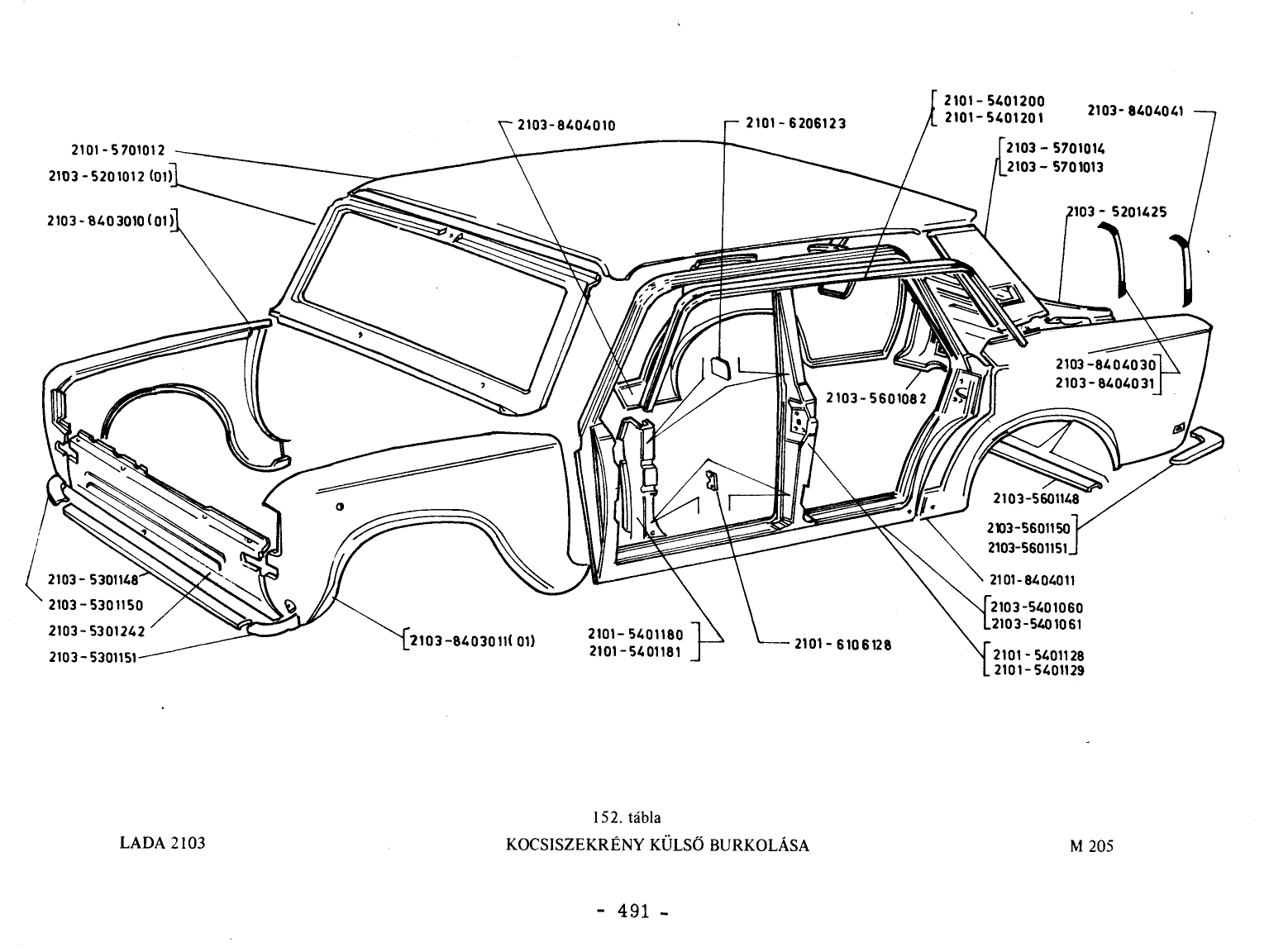

VAZ-2101 Kocsiszekrény külső robbantott ábrája (482. oldal), 30 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Lökháritó tartólemez, jobb gyári 2103-5301150
  2. 2. Merevitő, jobb gyári 2101-5401180
  3. 3. Ajtóoszlop, bal gyári 2101-5401129
  4. 4. Betétlemez gyári 2101-6206123
  5. 5. Ajtóoszlop, jobb gyári 2101-5401128
  6. 6. Tetőlemez gyári 2101-5701012
  7. 7. Betétlemez gyári 2101-6106128
  8. 8. Sárvédő, jobb, mellső gyári 2103-8403010
  9. 9. Lökháritó tartólemez, gyári 2103-5301148
  10. 10. Lökháritó merevitőlemez, gyári 2103-5601150
  11. 11. Sárvédő, bal, hátsó gyári 2101-8404011
  12. 12. Lökháritó merevitőlemez, bal gyári 2103-5601151
  13. 13. Lökháritó tartólemez, jobb gyári 2103-5301150
  14. 14. Csomagtér hátsó boritás gyári 2103-5201425
  15. 15. Homlokfal gyári 2103-5301242
  16. 16. Szélvédőüveg tartókeret gyári 2103-5201012
  17. 17. Sárvédő, jobb, hát só gyári 2103-8404010
  18. 18. Esőcsatorna, jobb gyári 2101-5401200
  19. 19. Esőcsatorna, bal gyári 2101-5401201
  20. 20. Merevitő betét gyári 2103-8404041
  21. 21. Oszlopboritás, jobb, hátsó gyári 2103-5701014
  22. 22. Oszlopboritás, bal, hátsó gyári 2103-5701013
  23. 23. Merevitő betét gyári 2103-8404030
  24. 24. Merevitő gyári 2103-8404031
  25. 25. Sárvédő, bal, mellső gyári 2103-8403011
  26. 26. Merevitő, bal gyári 2101-5401181
  27. 27. Lökháritó merevitőlemez, gyári 2103-5601148
  28. 28. Oldalkeret, jobb gyári 2103-5401060
  29. 29. Oldaikeret, bal gyári 2103-5401061
  30. 30. Csomagtartó hátfal gyári 2103-5601082
