VAZ-2101 Kocsiszekrény külső – robbantott ábra (479. oldal)

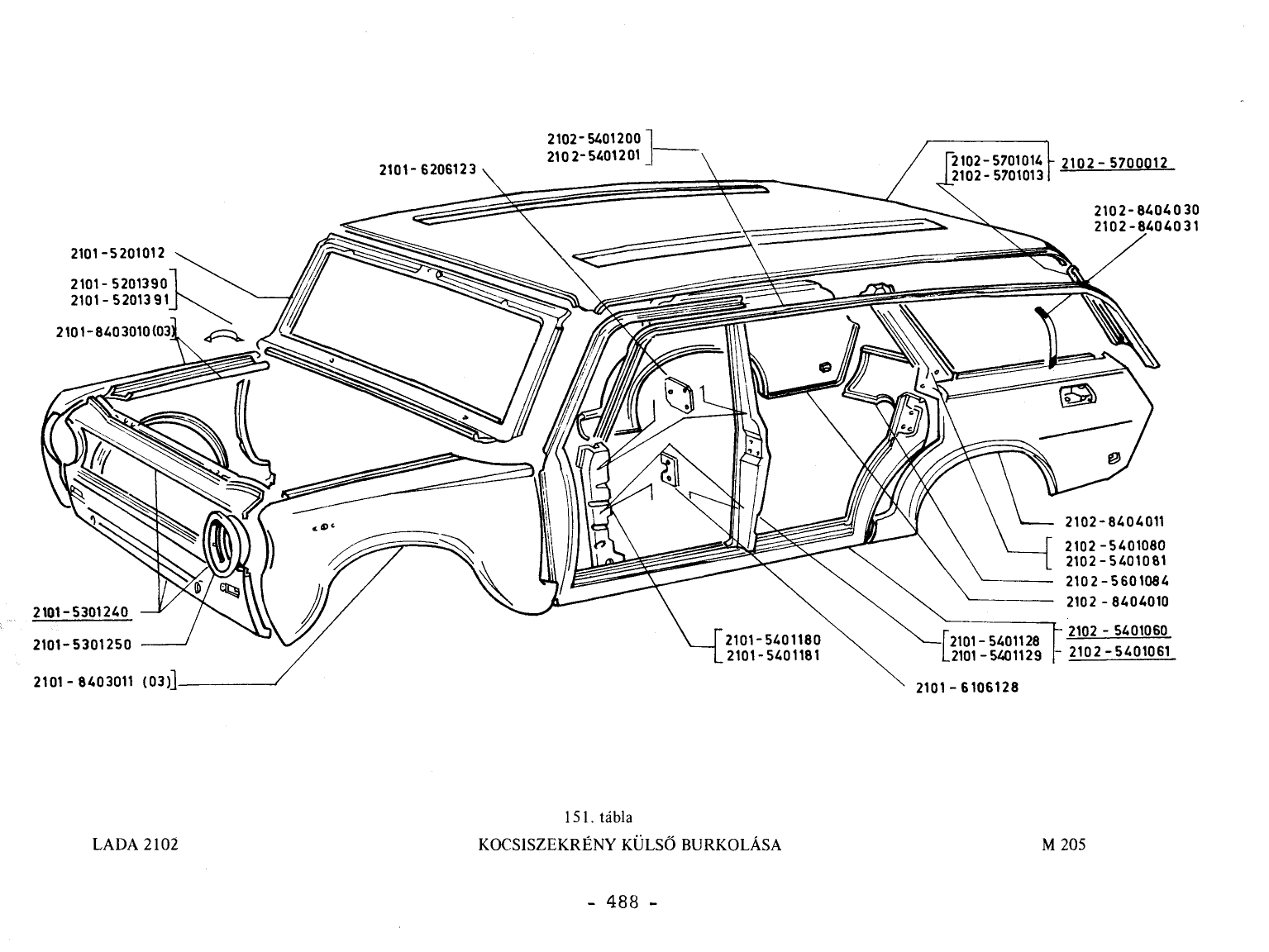

VAZ-2101 Kocsiszekrény külső robbantott ábrája (479. oldal), 27 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Oszlop, jobb gyári 2102-5401080
  2. 2. Sárvédő, bal, mellső gyári 2101-8403011
  3. 3. Ajtóoszlop, bal gyári 2101-5401129
  4. 4. Szélvédőüveg tartókeret gyári 2101-5201012
  5. 5. Tetőlemez gyári 2102-5700012
  6. 6. Fényszóróház gyári 2101-5301250
  7. 7. Merevitő, bal gyári 2101-5201391
  8. 8. Oszlop, jobb gyári 2102-5401080
  9. 9. Betétlemez gyári 2101-6206123
  10. 10. Oszlop, bal gyári 2102-5401081
  11. 11. Boritás, hátsó gyári 2102-5601084
  12. 12. Homlokfal gyári 2101-5301240
  13. 13. Sárvédő, jobb, mellső gyári 2103-8403010
  14. 14. Oldaikeret, bal gyári 2101-5401061
  15. 15. Merevitő, bal gyári 2101-5401181
  16. 16. Oszlopboritás, jobb, hátsó gyári 2102-5701014
  17. 17. Merevitő, jobb gyári 2101-5201390
  18. 18. Betétlemez gyári 2101-6106128
  19. 19. Esőcsatorna, jobb gyári 2102-5401200
  20. 20. Esőcsatorna, bal gyári 2102-5401201
  21. 21. Oszlopboritás, bal, hátsó gyári 2102-5701013
  22. 22. Merevitő betét gyári 2102-8404030
  23. 23. Merevitő gyári 2102-8404031
  24. 24. Sárvédő, bal, hátsó gyári 2102-8404011
  25. 25. Sárvédő, jobb, hát só gyári 2102-8404010
  26. 26. Ajtóoszlop, jobb gyári 2101-5401128
  27. 27. Merevitő, jobb gyári 2101-5401180
