VAZ-2101 Kocsiszekrény alsó – robbantott ábra (457. oldal)

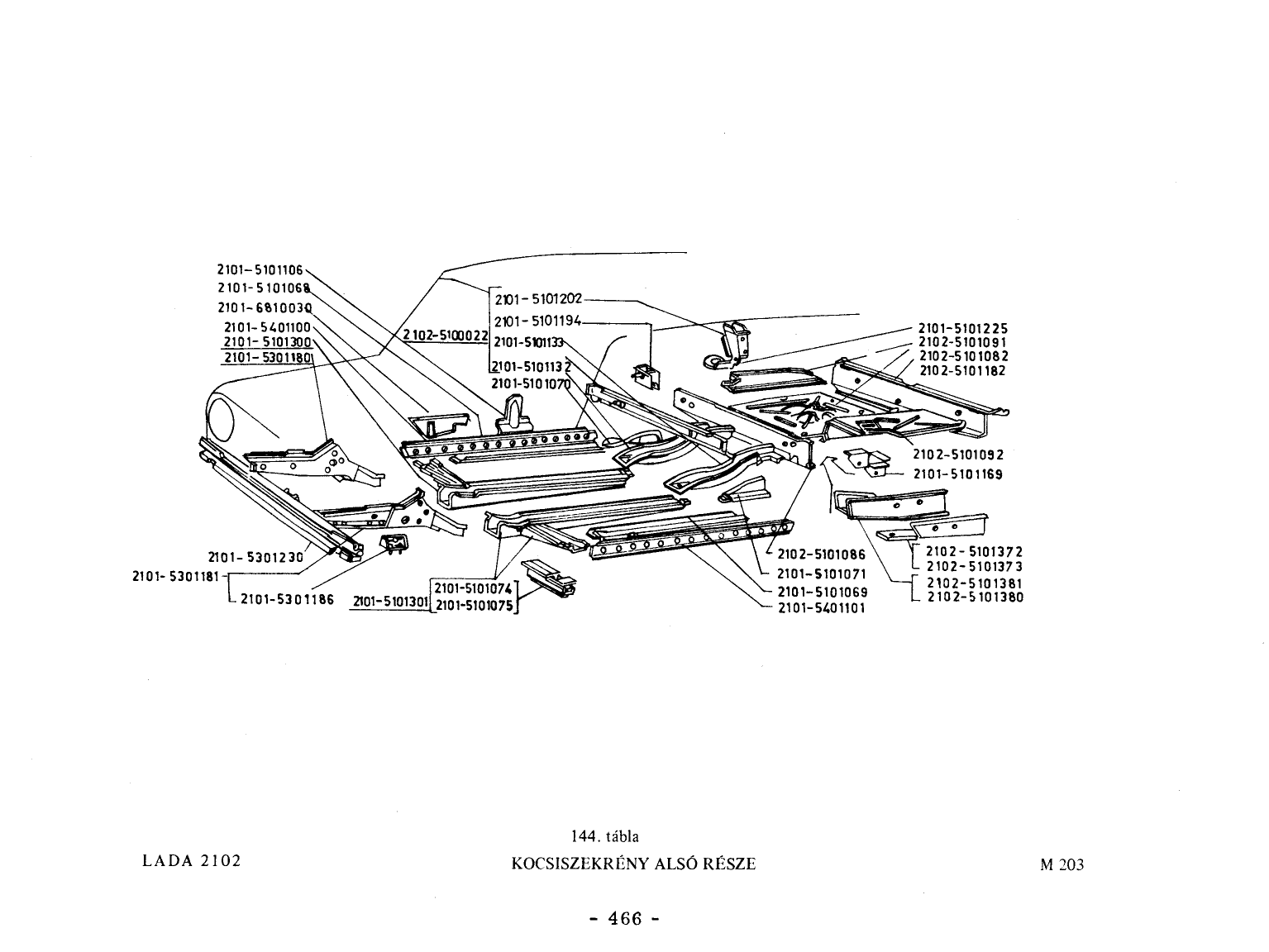

VAZ-2101 Kocsiszekrény alsó robbantott ábrája (457. oldal), 31 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Hossztartó, jobb, mellső gyári 2101-5301180
  2. 2. Összekötő, jobb gyári 2101-5101068
  3. 3. Tartóbak, hátsó gyári 2101-5101169
  4. 4. Tartóbak gyári 2101-5101194
  5. 5. Hossztartó, jobb, hátsó gyári 2102-5101372
  6. 6. Csomagtér padlólemez gyári 2102-5101082
  7. 7. Kereszttartó gyári 2102-5101086
  8. 8. Tartóbak gyári 2101-6810030
  9. 9. Kereszttartó, mellső gyári 2101-5301230
  10. 10. Csomagtér padlólemsz, bal gyári 2102-5101092
  11. 11. Tartóbak, mellső gyári 2101-5301186
  12. 12. Hossztartó, bal, mellső gyári 2101-5301181
  13. 13. Hossztartó, bal , hátsó gyári 2102-5101373
  14. 14. Kereszttartó, hátsó, teljes gyári 2102-5100022
  15. 15. Tartócsésze gyári 2101-5101225
  16. 16. Összekötő, bal gyári 2101-5101071
  17. 17. Csomagtér padlólemez, jobb gyári 2102-5101091
  18. 18. Összekötő gyári 2101-5101106
  19. 19. Csomagtartó padlólemez, bal gyári 2102-5101182
  20. 20. Hossztartó, jobb gyári 2101-5101300
  21. 21. Küszöbtartó, bal gyári 2101-5401101
  22. 22. Küszöbtartó, jobb gyári 2101-5401100
  23. 23. Tartóbak, bal gyári 2101-5101075
  24. 24. Összekötő, jobb gyári 2101-5101070
  25. 25. Hossztartó, bal gyári 2101-5101301
  26. 26. Tartóbak, jobb gyári 2101-5101202
  27. 27. Hossztartó, bal, hátsó gyári 2101-5101133
  28. 28. Hossztartó, jobb, hátsó gyári 2101-5101132
  29. 29. Tartóbak, jobb gyári 2101-5101074
  30. 30. Merevitő betét, jobb gyári 2102-5101380
  31. 31. Merevitő betét, bal gyári 2102-5101381
