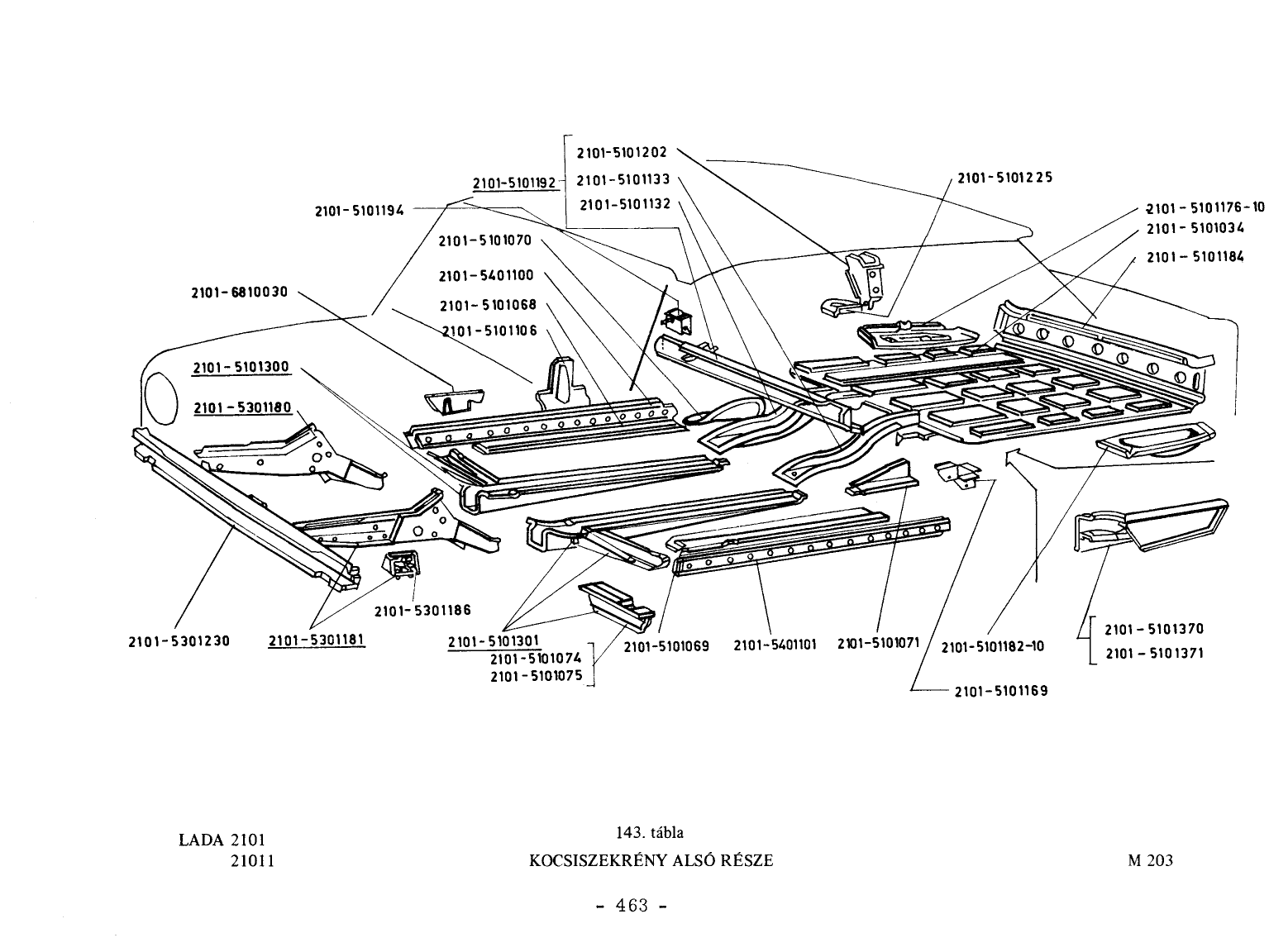

VAZ-2101 Kocsiszekrény alsó – robbantott ábra (454. oldal)

VAZ-2101 Kocsiszekrény alsó robbantott ábrája (454. oldal), 28 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Hossztartó, jobb gyári 2101-5101300
  2. 2. Küszöbtartó, bal gyári 2101-5401101
  3. 3. Hossztartó, bal, mellső gyári 2101-5301181
  4. 4. Hossztartó, bal gyári 2101-5101301
  5. 5. Tartóbak gyári 2101-6810030
  6. 6. Hátfal-merevitő gyári 2101-5101184
  7. 7. Küszöbtartó, jobb gyári 2101-5401100
  8. 8. Összekötő, jobb gyári 2101-5101070
  9. 9. Csomagtartó padlólemez, jobb gyári 2101-5101176-10
  10. 10. Csomagtartó padlólemez, bal gyári 2102-5101182
  11. 11. Tartóbak, mellső gyári 2101-5301186
  12. 12. Kereszttartó, mellső gyári 2101-5301230
  13. 13. Hossztartó, jobb, hátsó gyári 2101-5101370
  14. 14. Csomagtartó padlólemez gyári 2101-5101034
  15. 15. Hossztartó, bal, hátsó gyári 2101-5101133
  16. 16. Összekötő, jobb gyári 2101-5101068
  17. 17. Tartócsésze gyári 2101-5101225
  18. 18. Tartóbak, jobb gyári 2101-5101074
  19. 19. Hossztartó, jobb, mellső gyári 2101-5301180
  20. 20. Hossztartó, bal, hátsó gyári 2101-5101371
  21. 21. Hossztartó, jobb, hátsó gyári 2101-5101132
  22. 22. Tartóbak, hátsó gyári 2101-5101169
  23. 23. Tartóbak, bal gyári 2101-5101075
  24. 24. Tartóbak, jobb gyári 2101-5101202
  25. 25. Tartóbak gyári 2101-5101194
  26. 26. Összekötő gyári 2101-5101106
  27. 27. Összekötő, bal gyári 2101-5101069
  28. 28. Keresztiartó, hátsó, teljes gyári 2101-5101192
