VAZ-2101 Hidraulikus fékrendszer – robbantott ábra (222. oldal)

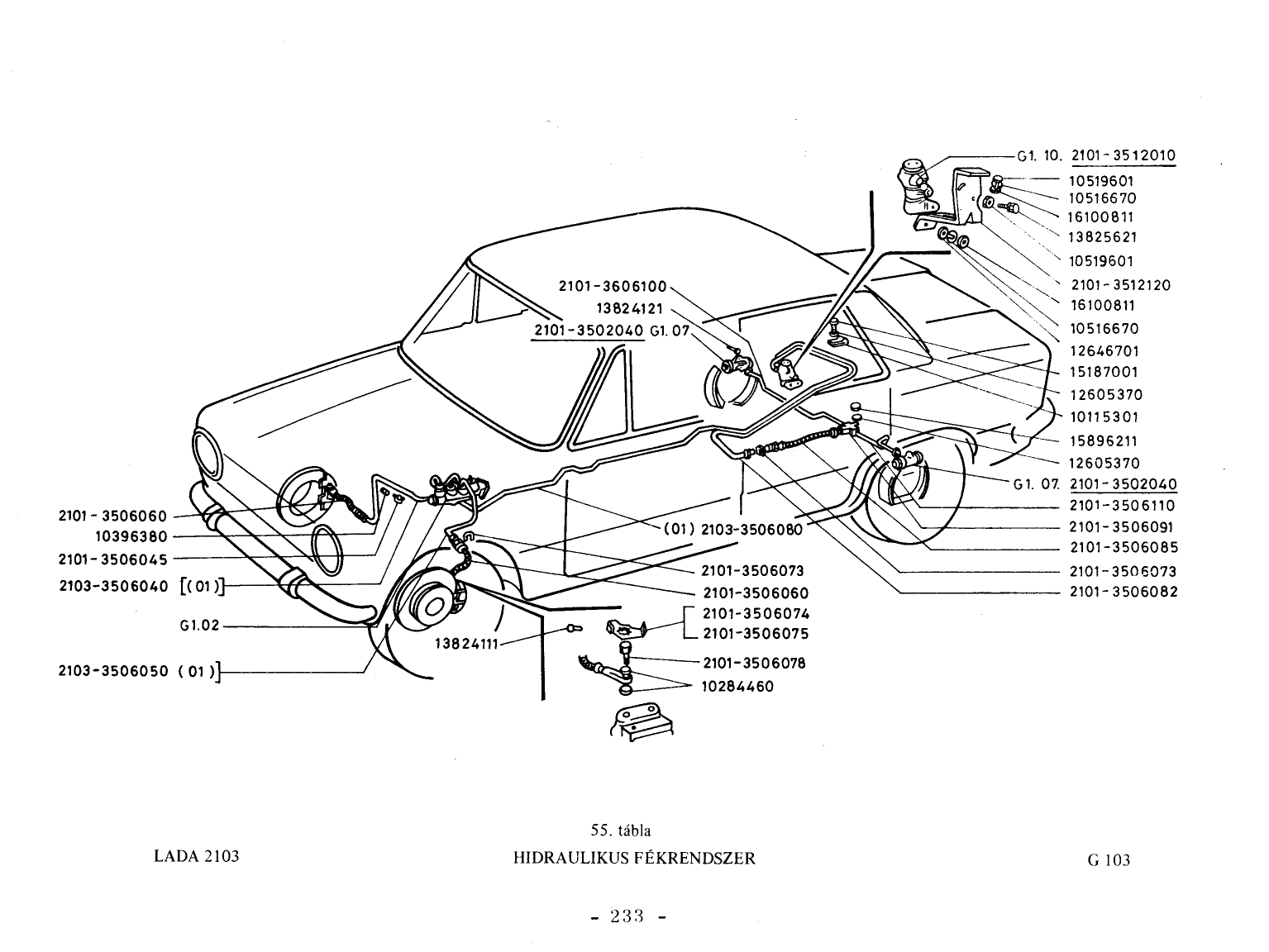

VAZ-2101 Hidraulikus fékrendszer robbantott ábrája (222. oldal), 37 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Csővezeték gyári 2101-3506082
  2. 2. Tartóbak gyári 2101-3512120
  3. 3. Rögzitősaru gyári 2101-3506073
  4. 4. Hármas elosztó gyári 2101-3506091
  5. 5. Csavar rugósalátéttel M8x16 gyári 13825621
  6. 6. Áteresztőcsavar gyári 2101-3506078
  7. 7. Féktömlő gyári 2101-3506060
  8. 8. Csővezeték, bal, mellső fékhez gyári 2101-3506050
  9. 9. Kerékfékhenger, hátsó gyári 2101-3502040
  10. 10. Saru gyári 2101-3506045
  11. 11. Kerékfékhenger, hátsó gyári 2101-3502040
  12. 12. Csővezeték, jobb mellső fékhezi gyári 2101-3506040
  13. 13. Csővezeték, bal hátsó fékhez gyári 2101-3506110
  14. 14. Csővezeték, jobb, hátsó fékhez gyári 2101-3506100
  15. 15. Féktömlő, hátsó, elosztóhoz gyári 2101-3506085
  16. 16. Tartó, bal gyári 2101-3506074
  17. 17. Féktömlő gyári 2101-3506060
  18. 18. Tartó, jobb gyári 2101-3506075
  19. 19. Nyomásszabályozó, teljes gyári 2101-3512010
  20. 20. Csővezeték gyári 2103-3506080
  21. 21. Rögzitősaru gyári 2101-3506073
  22. 22. Tömitőgyürü 12x1,5 mm gyári 10396380
  23. 23. Alátét 8-as gyári 10519601
  24. 24. Tömitőgyürü 10x16x1, 5 mm gyári 10284460
  25. 25. Biztosító alátét gyári 12605370
  26. 26. Biztosító alátét gyári 12605370
  27. 27. Anya, M6 gyári 15896211
  28. 28. Önvágó csavar gyári 15187001
  29. 29. Rugósalátét 8-as gyári 10516670
  30. 30. Csavar rugósalátéttel M6x12 gyári 13824121
  31. 31. Alátét 8-as gyári 12646701
  32. 32. Rugósalátét 8-as gyári 10516670
  33. 33. Rögzitőbilincs gyári 10115301
  34. 34. Csavar rugósalátét M6x12 gyári 13824111
  35. 35. Anya M8 gyári 16100811
  36. 36. Anya M8 gyári 16100811
  37. 37. Alátét 8-as gyári 10519601
