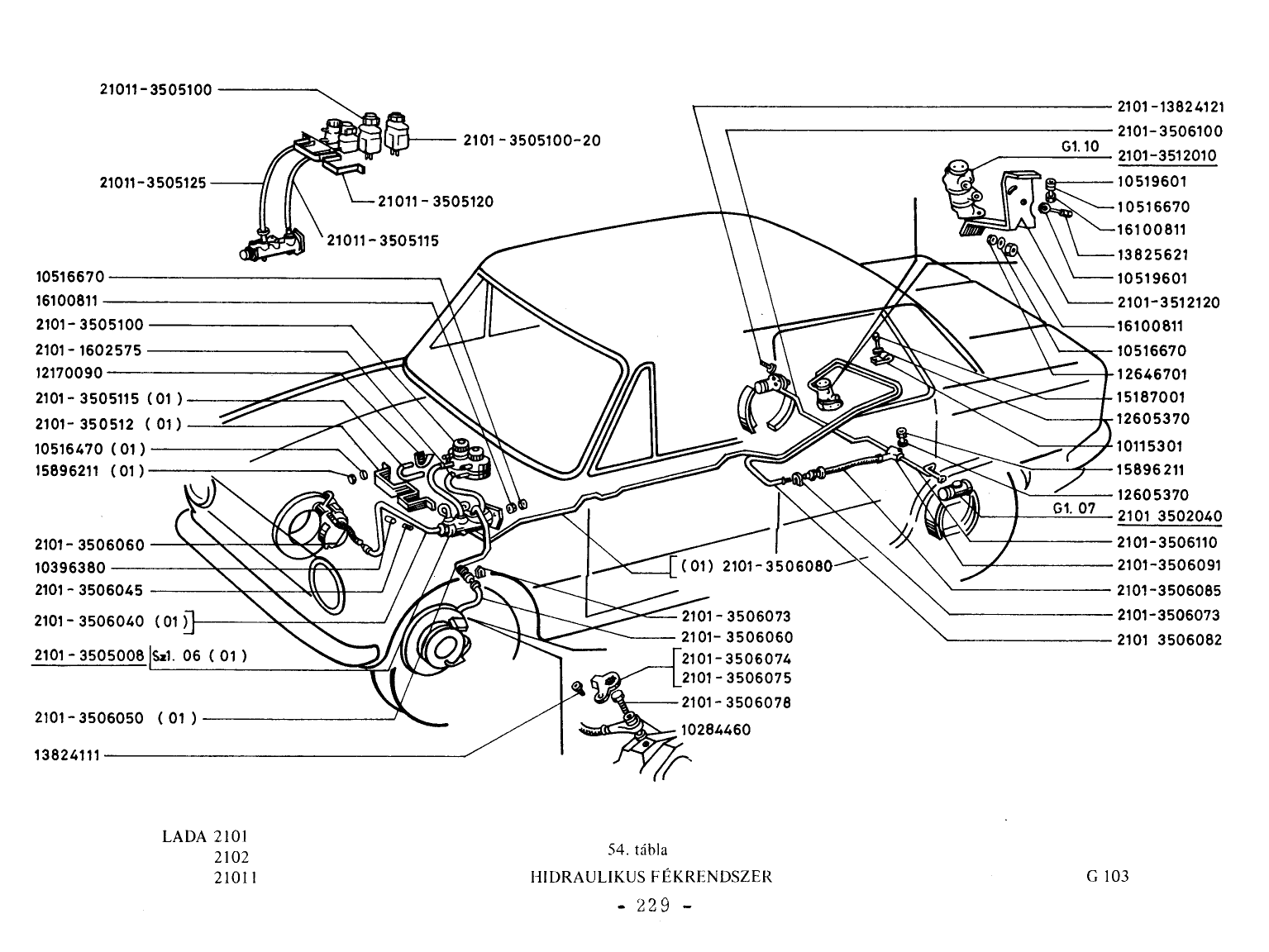

VAZ-2101 Hidraulikus fékrendszer – robbantott ábra (218. oldal)

VAZ-2101 Hidraulikus fékrendszer robbantott ábrája (218. oldal), 51 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Fékfolyadék tartály gyári 2101-3505100-20
  2. 2. Tömlő gyári 2101-1602575
  3. 3. Tartályrögzitő kengyel gyári 2101-3505120
  4. 4. Csővezeték, jobb, hátsó fékhez gyári 2101-3506100
  5. 5. Fékfolyadék tartály gyári 2101-3505100-20
  6. 6. Főfékhenger gyári 2101-3505008
  7. 7. Féktömlő gyári 2101-3506060
  8. 8. Csővezeték, bal, mellső fékhez gyári 2101-3506050
  9. 9. Tömlő gyári 2101-3505115
  10. 10. Féktömlő gyári 2101-3506060
  11. 11. Tartályrögzitő kengyel gyári 2101-3505120
  12. 12. Saru gyári 2101-3506045
  13. 13. Csővezeték gyári 2103-3506080
  14. 14. Csővezeték, jobb mellső fékhezi gyári 2101-3506040
  15. 15. Áteresztőcsavar gyári 2101-3506078
  16. 16. Kerékfékhenger, hátsó gyári 2101-3502040
  17. 17. Fékfolyadék tartály gyári 2101-3505100-20
  18. 18. Tartó, jobb gyári 2101-3506075
  19. 19. Tömlő gyári 2103-3505125
  20. 20. Csavar rugósalátéttel M6x12 gyári 13824121
  21. 21. Tartó, bal gyári 2101-3506074
  22. 22. Rögzitősaru gyári 2101-3506073
  23. 23. Féktömlő, hátsó, elosztóhoz gyári 2101-3506085
  24. 24. Tömlő gyári 2101-3505115
  25. 25. Hármas elosztó gyári 2101-3506091
  26. 26. Rögzitősaru gyári 2101-3506073
  27. 27. Tartóbak gyári 2101-3512120
  28. 28. Csővezeték gyári 2101-3506082
  29. 29. Csővezeték, bal hátsó fékhez gyári 2101-3506110
  30. 30. Nyomásszabályozó, teljes gyári 2101-3512010
  31. 31. Biztosító alátét gyári 12605370
  32. 32. Rugósalátét 8-as gyári 10516670
  33. 33. Biztosító alátét gyári 12605370
  34. 34. Tömitőgyürü 12x1,5 mm gyári 10396380
  35. 35. Csavar rugósalátéttel M8x16 gyári 13825621
  36. 36. Anya, M6 gyári 15896211
  37. 37. Rugósalátét 6-os gyári 10516470
  38. 38. Önvágó csavar gyári 15187001
  39. 39. Tömitőgyürü 10x16x1, 5 mm gyári 10284460
  40. 40. Alátét 8-as gyári 10519601
  41. 41. Rugósalátét 8-as gyári 10516670
  42. 42. Alátét 8-as gyári 12646701
  43. 43. Rugósalátét 8-as gyári 10516670
  44. 44. Alátét 8-as gyári 10519601
  45. 45. Anya M8 gyári 16100811
  46. 46. Anya M8 gyári 16100811
  47. 47. Rögzitőbilincs gyári 10115301
  48. 48. Anya, M6 gyári 15896211
  49. 49. Csavar rugósalátét M6x12 gyári 13824111
  50. 50. Szalagbilincs gyári 12170090
  51. 51. Anya M8 gyári 16100811
