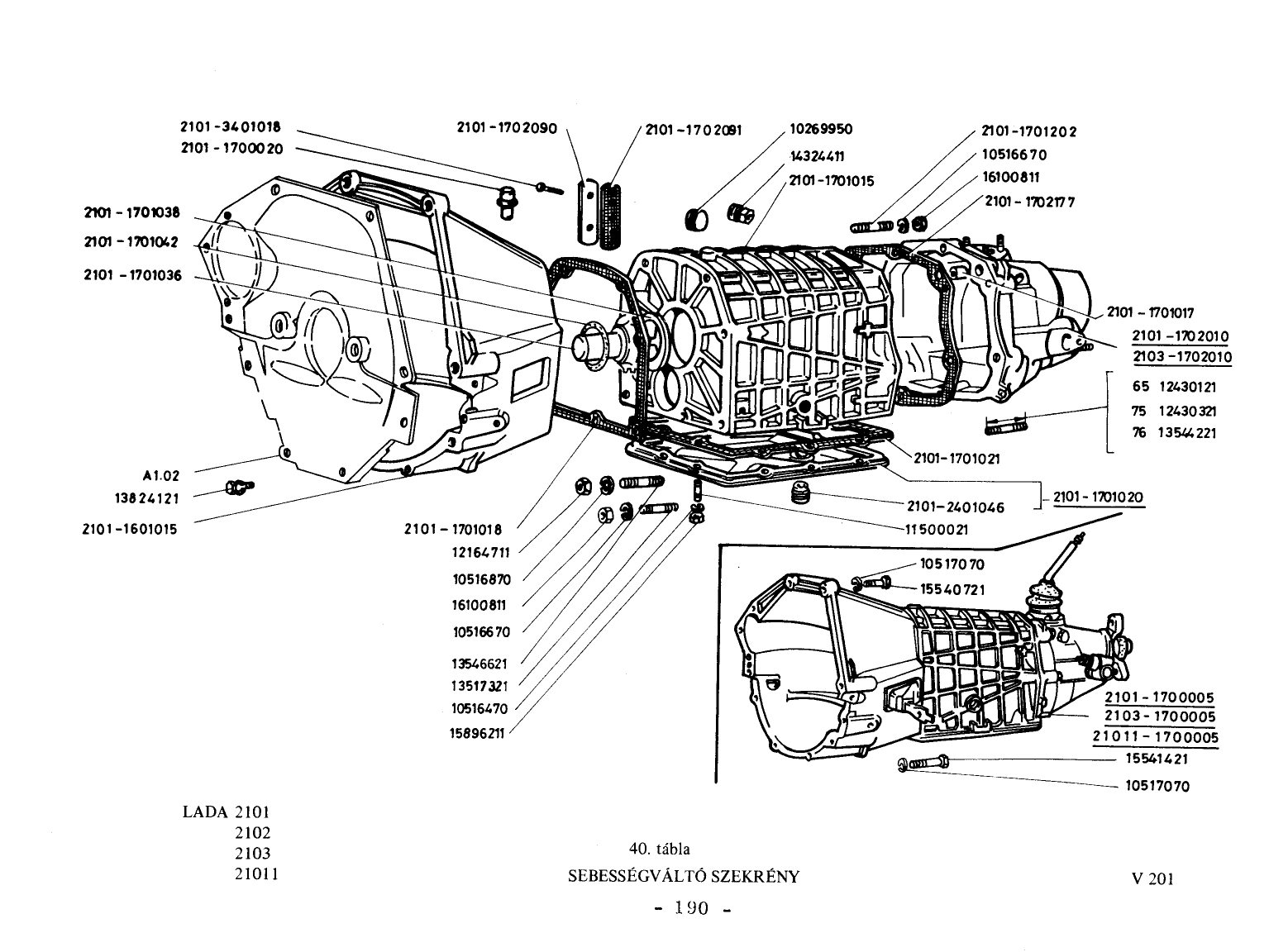

VAZ-2101 Sebességváltó szekrény – robbantott ábra (179. oldal)

VAZ-2101 Sebességváltó szekrény robbantott ábrája (179. oldal), 40 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Sebességváltó, teljes gyári 2103-1700005
  2. 2. Sebességváltó, teljes gyári 2103-1700005
  3. 3. Fedél gyári 2101-1701020
  4. 4. Gyürü gyári 2101-1701042
  5. 5. Tömités gyári 2101-1701018
  6. 6. Tömszelence gyári 2101-1701038
  7. 7. Tömités gyári 2101-1702091
  8. 8. Fedél, hátsó gyári 2101-1702010
  9. 9. Tömités a hátsó fedélhez gyári 2101-1702177
  10. 10. Sebességváltó szekrény gyári 2101-1701015
  11. 11. Tömités a fedélhez gyári 2101-1701021
  12. 12. Rugósalátét 12-es gyári 10517070
  13. 13. Olajleeresztő csavar gyári 2101-2401046
  14. 14. Sebességváltó, teljes gyári 2103-1700005
  15. 15. Csavar rugósalátéttel M6x12 gyári 13824121
  16. 16. Dugócsavar, kupos 28x1,5 gyári 10269950
  17. 17. Légzőszelep gyári 2101-1700020
  18. 18. Anya M10x1,25 gyári 12164711
  19. 19. Zárólemez gyári 2101-1702090
  20. 20. Rugósalátét 10-es gyári 10516870
  21. 21. Rugósalátét 8-as gyári 10516670
  22. 22. Anya, M6 gyári 15896211
  23. 23. Tőcsavar gyári 2101-1701202
  24. 24. Rugósalátét 6-os gyári 10516470
  25. 25. Tőcsavar, M10x1, 25x35 gyári 13546621
  26. 26. Vezetőhüvely gyári 2101-1701036
  27. 27. Tőcsavar, M8x35 gyári 13517321
  28. 28. Csavar gyári 2101-3401018
  29. 29. Fedél, hátsó gyári 2101-1702010
  30. 30. Tengelykapcsoló-ház gyári 2101-1601015
  31. 31. Rugósalátét 12-es gyári 19517070
  32. 32. Rugósalátét 8-as gyári 10516670
  33. 33. Csavar, M12x1, 25x80 gyári 15541421
  34. 34. Tőcsavar, Mőx14 gyári 11500021
  35. 35. Tőcsavar, M8x560 gyári 13544221
  36. 36. Anya M8 gyári 16100811
  37. 37. Tőcsavar, M8x55 gyári 12430321
  38. 38. Tőcsavar, M8x45 gyári 12430121
  39. 39. Anya M8 gyári 16100811
  40. 40. Illesztőpersely gyári 2101-1701017
