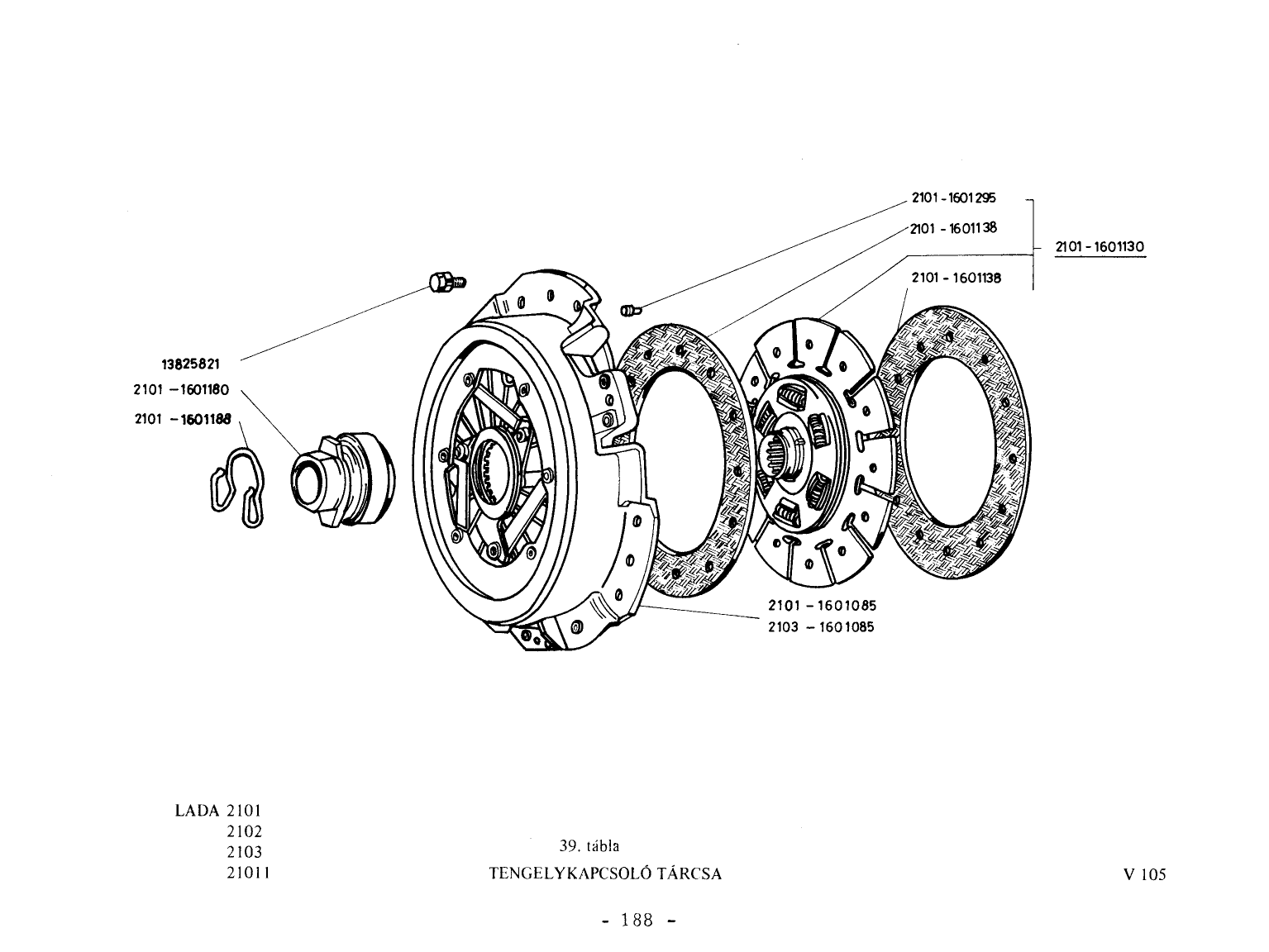

VAZ-2101 Tengelykapcsoló tárcsa – robbantott ábra (177. oldal)

VAZ-2101 Tengelykapcsoló tárcsa robbantott ábrája (177. oldal), 9 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Tengelykapcsoló ház gyári 2101-1601085
  2. 2. Biztositórugó gyári 2101-1601188
  3. 3. Tengelykapcsoló ház gyári 2101-1601085
  4. 4. Dörzsbetét gyári 2101-1601138
  5. 5. Kapcsolóhüvely gyári 2101-1601180
  6. 6. Dörzsbetét gyári 2101-1601138
  7. 7. Meghajtott tárcsa, teljes gyári 2101-1601130
  8. 8. Szegecs gyári 2101-1601295
  9. 9. Csavar rugósalátéttel M8x20 gyári 13825821
