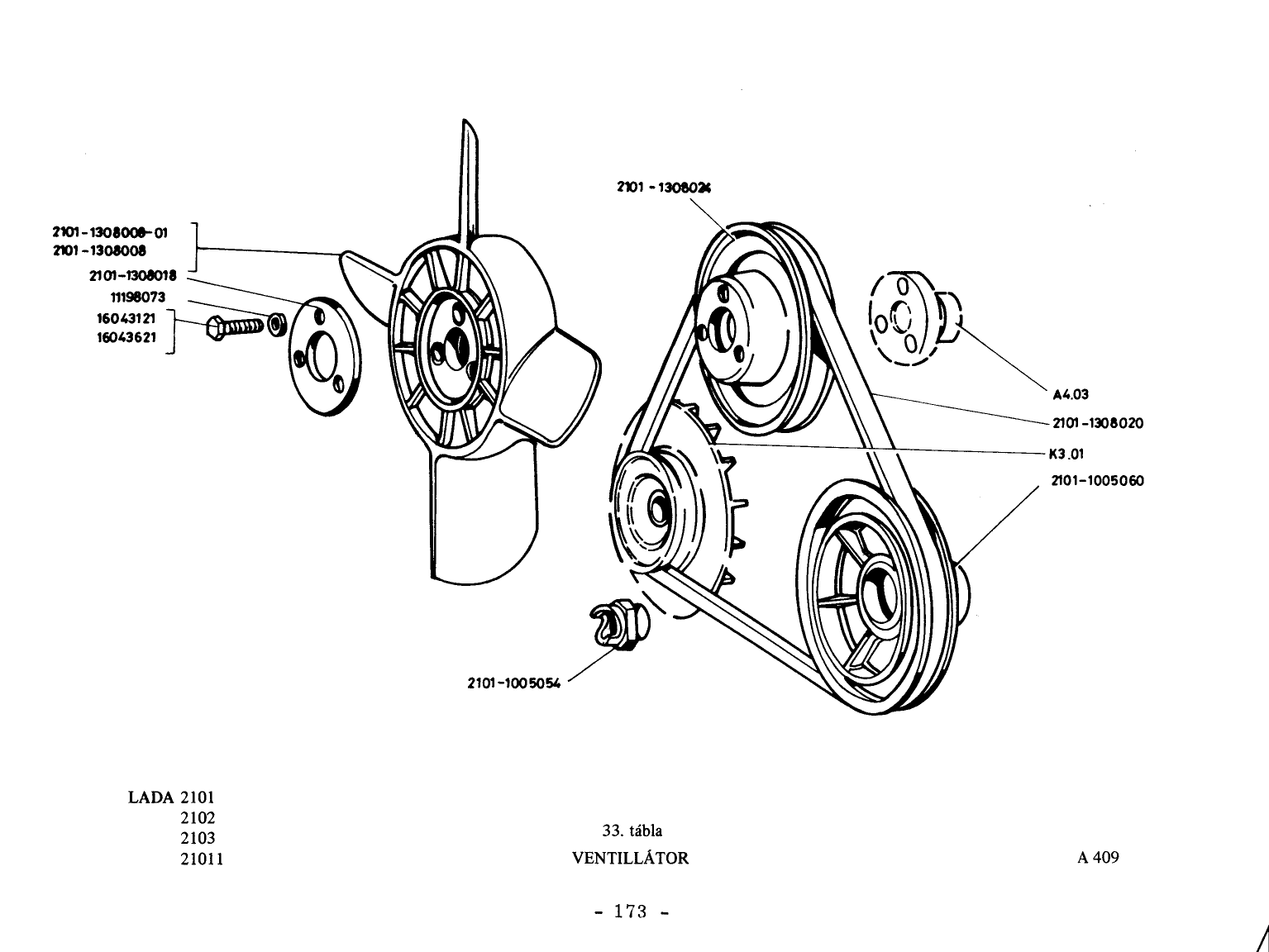

VAZ-2101 Ventilátor – robbantott ábra (162. oldal)

VAZ-2101 Ventilátor robbantott ábrája (162. oldal), 10 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. szijtárcsa gyári 2101-1308024
  2. 2. Ventillátor gyári 2101-1308008-01
  3. 3. Ventillátor gyári 2101-1308008
  4. 4. Szoritótárcsa gyári 2101-1308018
  5. 5. Rugósalátét, kupos, 8-as gyári 11198073
  6. 6. Csavar M8x14 gyári 16043121
  7. 7. Csavar M8x25 gyári 16043621
  8. 8. Ékszij gyári 2101-1308020
  9. 9. szijtárcsa gyári 2101-1005060
  10. 10. Inditóköröm gyári 2101-1005054
