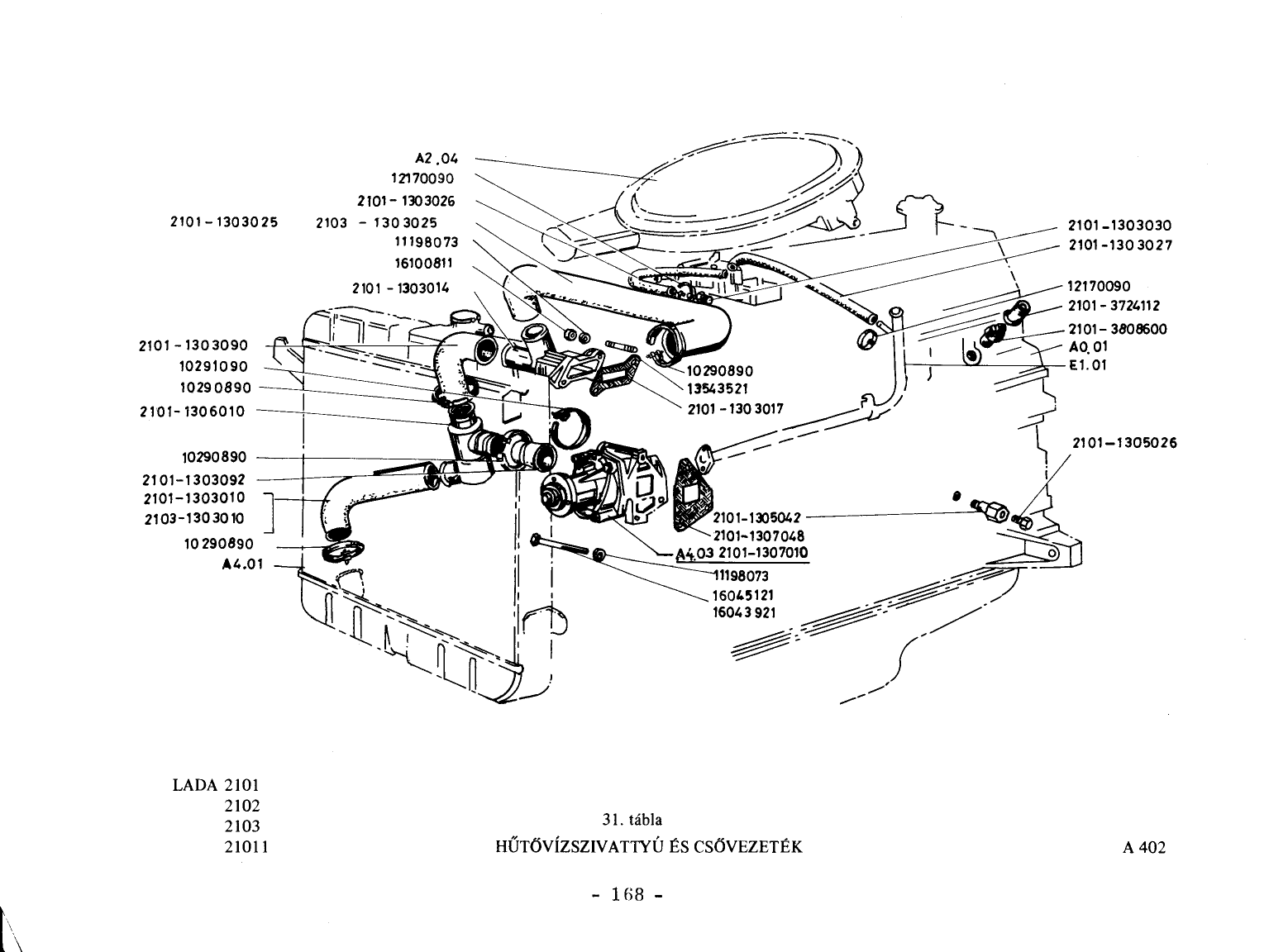

VAZ-2101 Hűtővízszivattyú és csővezetékek – robbantott ábra (157. oldal)

VAZ-2101 Hűtővízszivattyú és csővezetékek robbantott ábrája (157. oldal), 31 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Csőcsonk gyári 2101-1303030
  2. 2. Tömlő gyári 2101-1303027
  3. 3. Dugócsavar gyári 2101-1305026
  4. 4. Tömlő, alsó gyári 2101-1303010
  5. 5. Tömlő gyári 2101-1303026
  6. 6. Csatlakozó csavar 10x1mm gyári 2101-1305042
  7. 7. Tömlő, alsó gyári 2101-1303010
  8. 8. Tömlő, felső gyári 2101-1303025
  9. 9. Tömlő gyári 2101-1303090
  10. 10. Csatlakozócső gyári 2101-1303092
  11. 11. Hőfokszabályozó, teljes gyári 2101-1306010
  12. 12. Tömlő, felső gyári 2101-1303025
  13. 13. Gyüjtőcső gyári 2101-1303014
  14. 14. Hütőfolyadék hőmérséklet jeladó gyári 2101-3808600
  15. 15. Hütővizszivattyu tömités gyári 2101-1307048
  16. 16. Hütővizszivattyu, teljes gyári 2101-1307010
  17. 17. Gumiharang gyári 2101-3724112
  18. 18. szalagbilincs 40-es gyári 10290890
  19. 19. szalagbilincs 40-es gyári 10290890
  20. 20. szalagbilincs 45-ös gyári 10291090
  21. 21. szalagbilincs 40-es gyári 10290890
  22. 22. szalagbilincs 40-es gyári 10290890
  23. 23. Rugósalátét, kupos, 8-as gyári 11198073
  24. 24. Tőcsavar M8x25 gyári 13543521
  25. 25. Szalagbilincs gyári 12170090
  26. 26. Szalagbilincs gyári 12170090
  27. 27. Anya M8 gyári 16100811
  28. 28. Gyüjtőcső tömités gyári 2101-1303017
  29. 29. Rugósalátét, kupos, 8-as gyári 11198073
  30. 30. Csavar M8x95 gyári 16045121
  31. 31. Csavar M8x35 gyári 16043921
