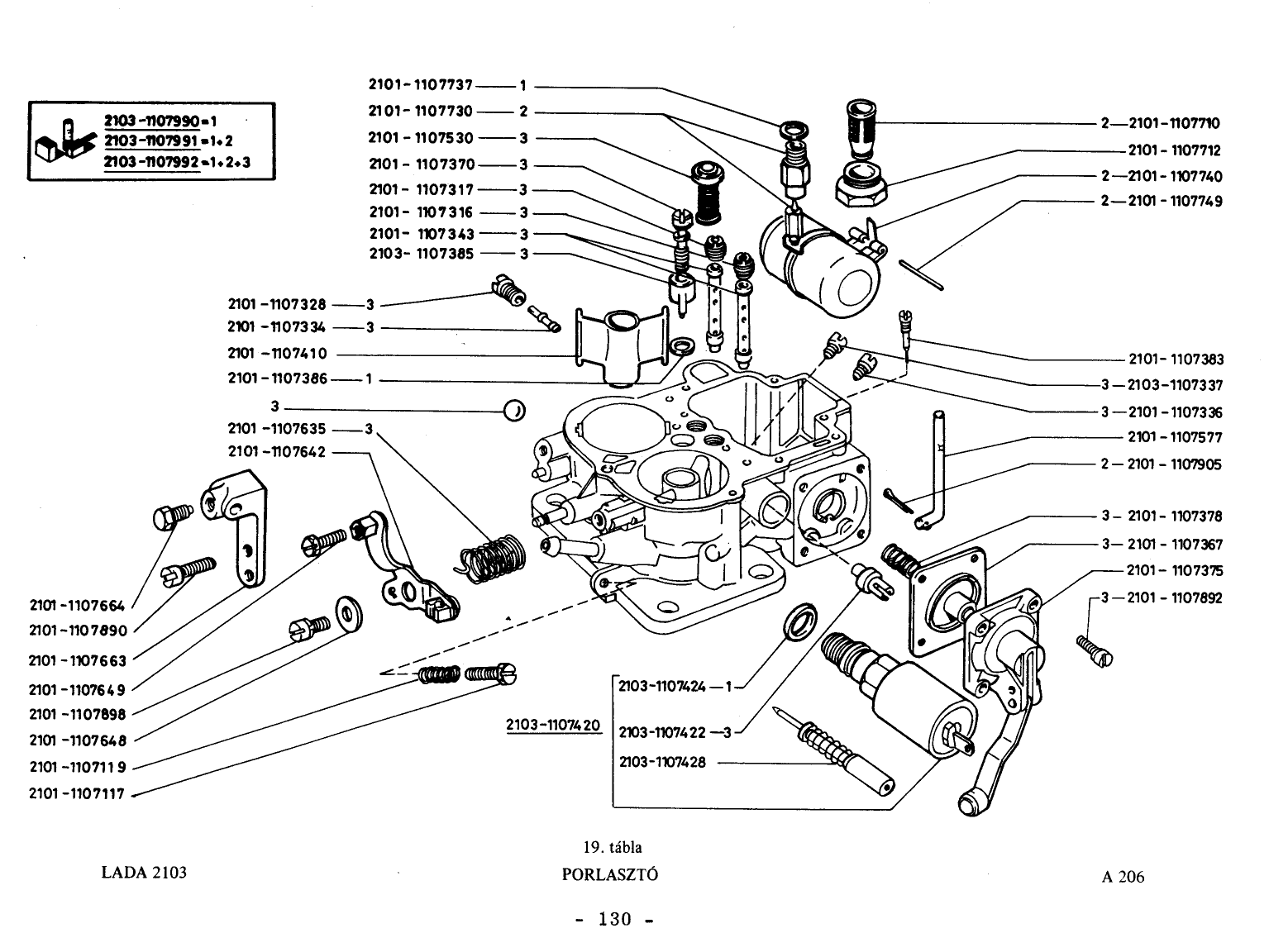

VAZ-2101 Porlasztó – robbantott ábra (119. oldal)

VAZ-2101 Porlasztó robbantott ábrája (119. oldal), 42 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. j Elektromágneses szelep, teljes gyári 2103-1107420-10
  2. 2. Javitókészlet 1+2+3, számu gyári 2101-1107992
  3. 3. Hideginditó emelőkar gyári 2101-1107642
  4. 4. Tüzelőanyag főfuvóka 1. kamra 1, 35 mm gyári 2101-1107336-10
  5. 5. Uszó-tengely gyári 2101-1107749
  6. 6. Uszó gyári 2101-1107740
  7. 7. Javitókészlet 1. számu gyári 2101-1107990
  8. 8. Csavar M4 gyári 2101-1107892
  9. 9. Gyorsitószivattyu golyósszelepi gyári 2101-1107370
  10. 10. Fojtószelep-tengely, 2. kamra gyári 2101-1107130
  11. 11. Keverőcső gyári 2101-1107343
  12. 12. Tömitőgyürü gyári 2101-1107737
  13. 13. Szürőbetét gyári 2101-1107710
  14. 14. Üresjárati tüzelőanyag-fuvóka 2. kamra, 0, 60 mm gyári 2103-1107334
  15. 15. Fő-légfuvóka, 2. kamra 1, 90 mm gyári 2101-1107317
  16. 16. Uszóház tüszelep gyári 2101-1107730
  17. 17. Tömitőgyürü gyári 2101-1107386
  18. 18. Fő-légfuvóka, 1. kamra 1,70 mm gyári 2101-1107316-10
  19. 19. Gyorsitószivattyu porlasztócsől gyári 2103-1107385
  20. 20. Alátét 5-ös gyári 2101-1107648
  21. 21. Légtorok, 0 10,5 mm Keverékporlasztó 4,50 mm gyári 2101-1107410-10
  22. 22. Rögzitőcsavar gyári 2101-1107664
  23. 23. Rugó gyári 2101-1107635
  24. 24. Csavar gyári 2101-1107890
  25. 25. Üresjárati fuvókaház gyári 2101-1107328
  26. 26. Tolórud gyári 2101-1107577
  27. 27. Membrán rugó gyári 2101-1107378
  28. 28. Sasszeg gyári 2101-1107905
  29. 29. Csavar gyári 2101-1107898
  30. 30. Csavar M4 gyári 2101-1107649
  31. 31. Tüzelőanyag főfúvóka 2. kamra 1, 40 mm gyári 2103-1107337
  32. 32. Javitókészlet 1+2 számu gyári 2101-1107991
  33. 33. Dusitó tüzelőanyag fuvóka 1,50 mm gyári 2101-1107383
  34. 34. Légcsappantyu mozgatókar gyári 2101-1107663
  35. 35. Membrán fedél gyári 2101-1107375
  36. 36. Rugó gyári 2101-1107119
  37. 37. Zárócsavar gyári 2101-1107712
  38. 38. Üresjárati szabályozócsavar gyári 2101-1107117
  39. 39. Gyorsitószivattyu membrán gyári 2101-1107367
  40. 40. Üresjárati tüzelőanyag-fuvóka 1. kamra, 0,45 mm gyári 2103-1107422-10
  41. 41. Tömitőgyürü gyári 2103-1107424
  42. 42. Tüszelep gyári 2103-1107428
