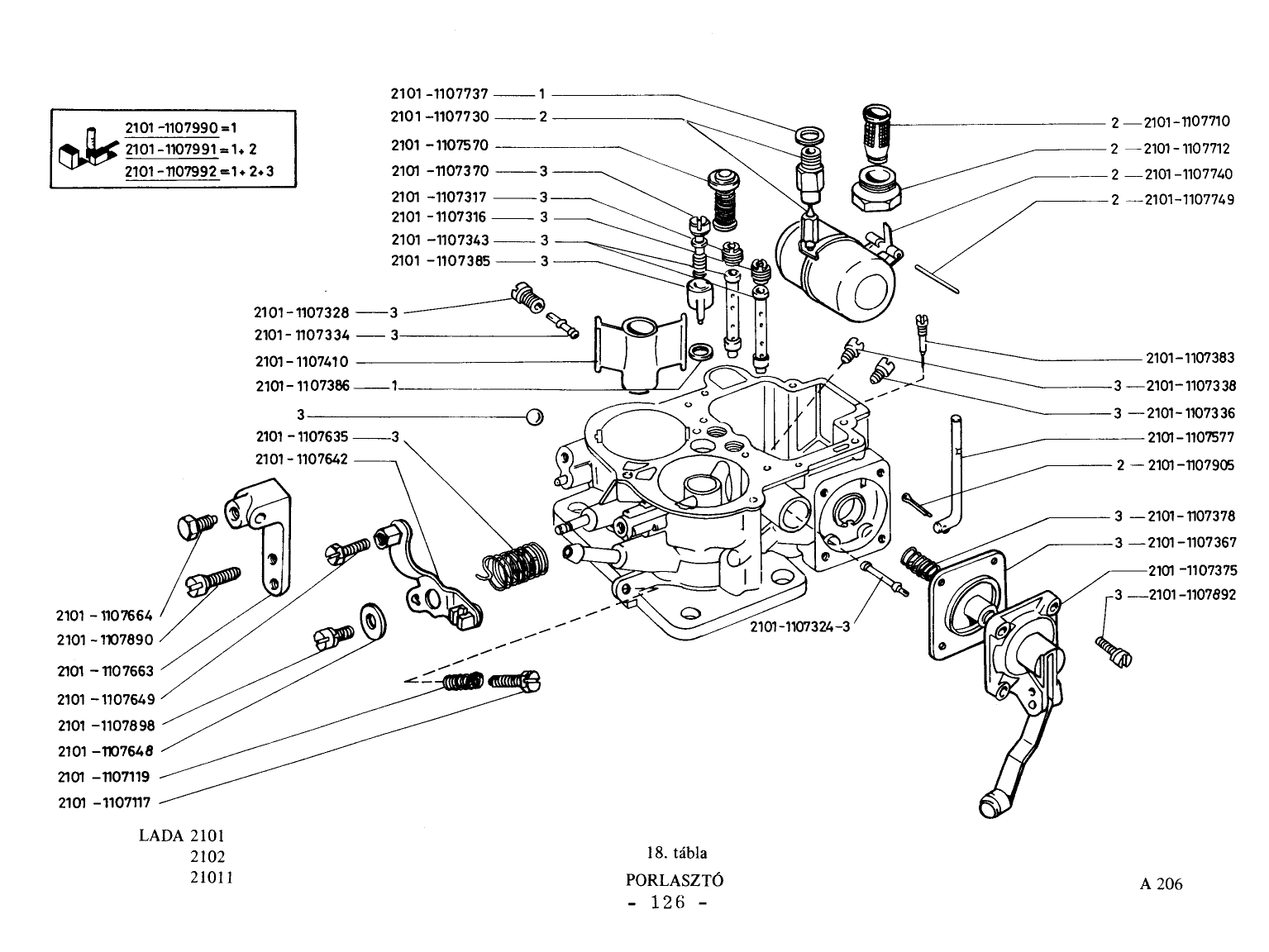

VAZ-2101 Porlasztó – robbantott ábra (115. oldal)

VAZ-2101 Porlasztó robbantott ábrája (115. oldal), 39 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Tüzelőanyag főfuvóka 2. kamra 1, 25 mm gyári 2101-1107338
  2. 2. Tolórud gyári 2101-1107577
  3. 3. Javitókészlet 1. számu gyári 2101-1107990
  4. 4. Membrán rugó gyári 2101-1107378
  5. 5. Csavar M4 gyári 2101-1107892
  6. 6. Uszó-tengely gyári 2101-1107749
  7. 7. Gyorsitószivattyu membrán gyári 2101-1107367
  8. 8. Zárócsavar gyári 2101-1107712
  9. 9. Uszó gyári 2101-1107740
  10. 10. Légcsappantyu mozgatókar gyári 2101-1107663
  11. 11. Gyorsitószivattyu porlasztócsől gyári 2103-1107385
  12. 12. Alátét 5-ös gyári 2101-1107648
  13. 13. Uszóház tüszelep gyári 2101-1107730
  14. 14. Gyorsitószivattyu golyósszelepi gyári 2101-1107370
  15. 15. Tömitőgyürü gyári 2101-1107386
  16. 16. Tömitőgyürü gyári 2101-1107737
  17. 17. Keverőcső gyári 2101-1107343
  18. 18. Uszóház kiegyenlitőszelep gyári 2101-1107570
  19. 19. /Üresjárati tüzelőanyag-fuvóka 1. kamra, 0, 50 mm gyári 2101-1107324-10
  20. 20. Üresjárati fuvókaház gyári 2101-1107328
  21. 21. Fő-légfuvóka, 2. kamra 1, 90 mm gyári 2101-1107317
  22. 22. Üresjárati tüzelőanyag-fuvóka 2. kamra, 0, 60 mm gyári 2103-1107334
  23. 23. Fő-légfuvóka, 1. kamra 1,70 mm gyári 2101-1107316-10
  24. 24. Csavar gyári 2101-1107898
  25. 25. Rögzitőcsavar gyári 2101-1107664
  26. 26. Üresjárati szabályozócsavar gyári 2101-1107117
  27. 27. Rugó gyári 2101-1107635
  28. 28. Hideginditó emelőkar gyári 2101-1107642
  29. 29. Rugó gyári 2101-1107119
  30. 30. Légtorok, 0 10,5 mm Keverékporlasztó 4,50 mm gyári 2101-1107410-10
  31. 31. Javitókészlet 1+2+3, számu gyári 2101-1107992
  32. 32. Javitókészlet 1+2 számu gyári 2101-1107991
  33. 33. Sasszeg gyári 2101-1107905
  34. 34. Membrán fedél gyári 2101-1107375
  35. 35. Dusitó tüzelőanyag fuvóka 1,50 mm gyári 2101-1107383
  36. 36. Csavar M4 gyári 2101-1107649
  37. 37. Csavar gyári 2101-1107890
  38. 38. Tüzelőanyag főfuvóka 1. kamra 1, 35 mm gyári 2101-1107336-10
  39. 39. Szürőbetét gyári 2101-1107710
