VAZ-2101 Hengertömb és hengerfej – robbantott ábra (73. oldal)

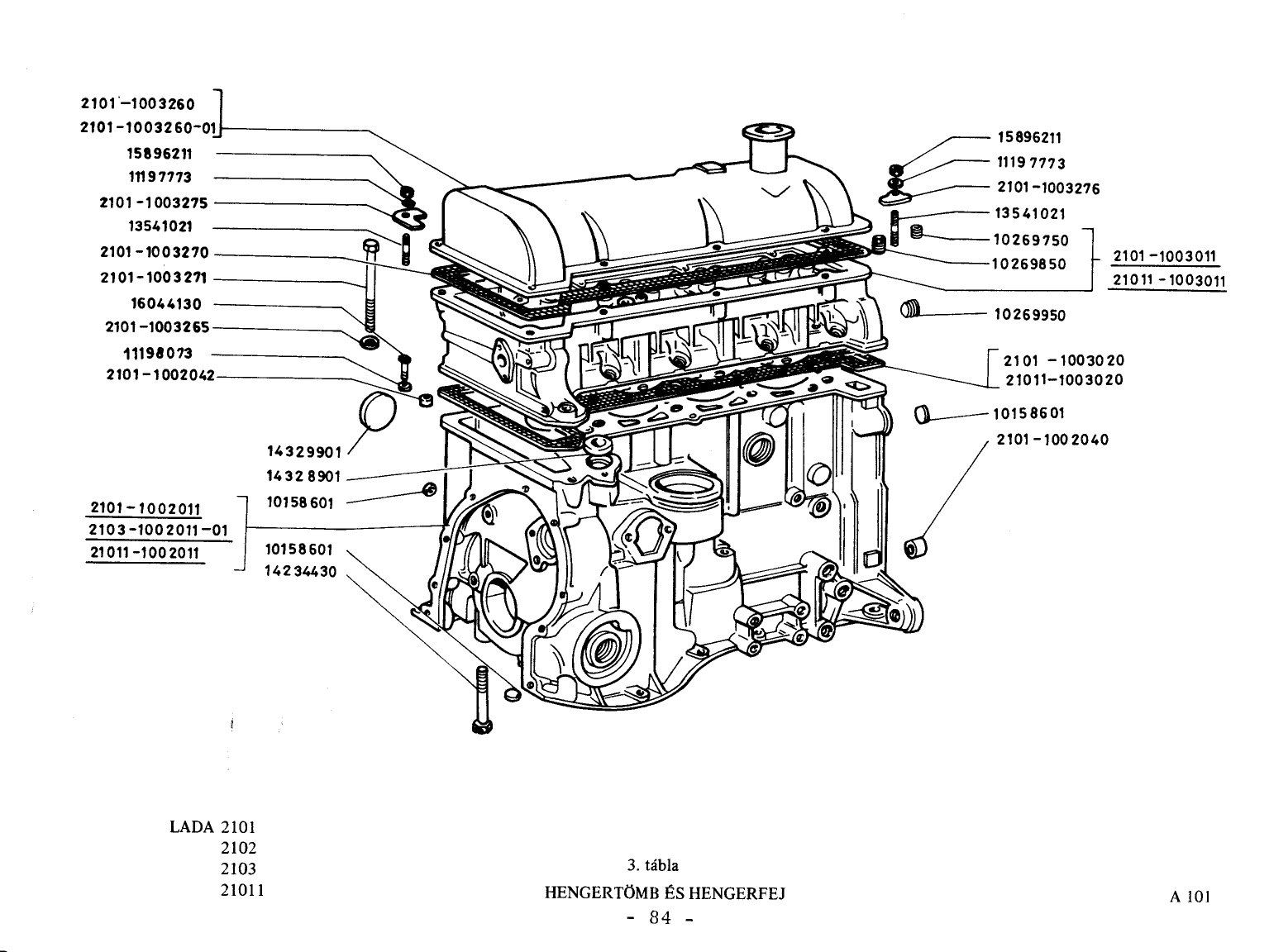

VAZ-2101 Hengertömb és hengerfej robbantott ábrája (73. oldal), 30 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Dugócsavar, kupos, 18x1,5 gyári 10269750
  2. 2. Alátét 12-es gyári 2101-1003265
  3. 3. Hengerfej gyári 2101-1003011
  4. 4. Hengerfejfedél gyári 2101-1003260
  5. 5. Hengerfejfedél tömités gyári 2101-1003270
  6. 6. Beállitópersely gyári 2101-1002040
  7. 7. Csavar M12x1, 25x120 gyári 2101-1003271
  8. 8. Dugócsavar, kupos 28x1,5 gyári 10269950
  9. 9. Fojtódugó, csészés 40-es gyári 14329901
  10. 10. Fojtódugó, gömbalaku gyári 10158601
  11. 11. Önzáró csavar M10x1, 25x70 gyári 14234430
  12. 12. Fojtódugó, gömbalaku gyári 10158601
  13. 13. Hengerfejfedél gyári 2101-1003260
  14. 14. Fojtódugó, gömbalaku gyári 10158601
  15. 15. Hengerfejtömités gyári 2101-1003020
  16. 16. Hengerfej gyári 2101-1003011
  17. 17. Hengerfejtömités gyári 2101-1003020
  18. 18. Tőcsavar M6x18 gyári 13541021
  19. 19. Szoritólemez, oldalsó gyári 2101-1003276
  20. 20. Szoritólemez, mellső gyári 2101-1003275
  21. 21. Beállitópersely gyári 2101-1002042
  22. 22. Anya, M6 gyári 15896211
  23. 23. Anya, M6 gyári 15896211
  24. 24. Fojtódugó, csészés 25-ös gyári 14328901
  25. 25. Rugósalátét, kupos, 6-os gyári 11197773
  26. 26. Rugósalátét, kupos, 8-as gyári 11198073
  27. 27. Csavar M8x45 gyári 16044130
  28. 28. Tőcsavar M6x18 gyári 13541021
  29. 29. Dugócsavar, kupos 22x1,5 gyári 10269850
  30. 30. Rugósalátét, kupos, 6-os gyári 11197773
