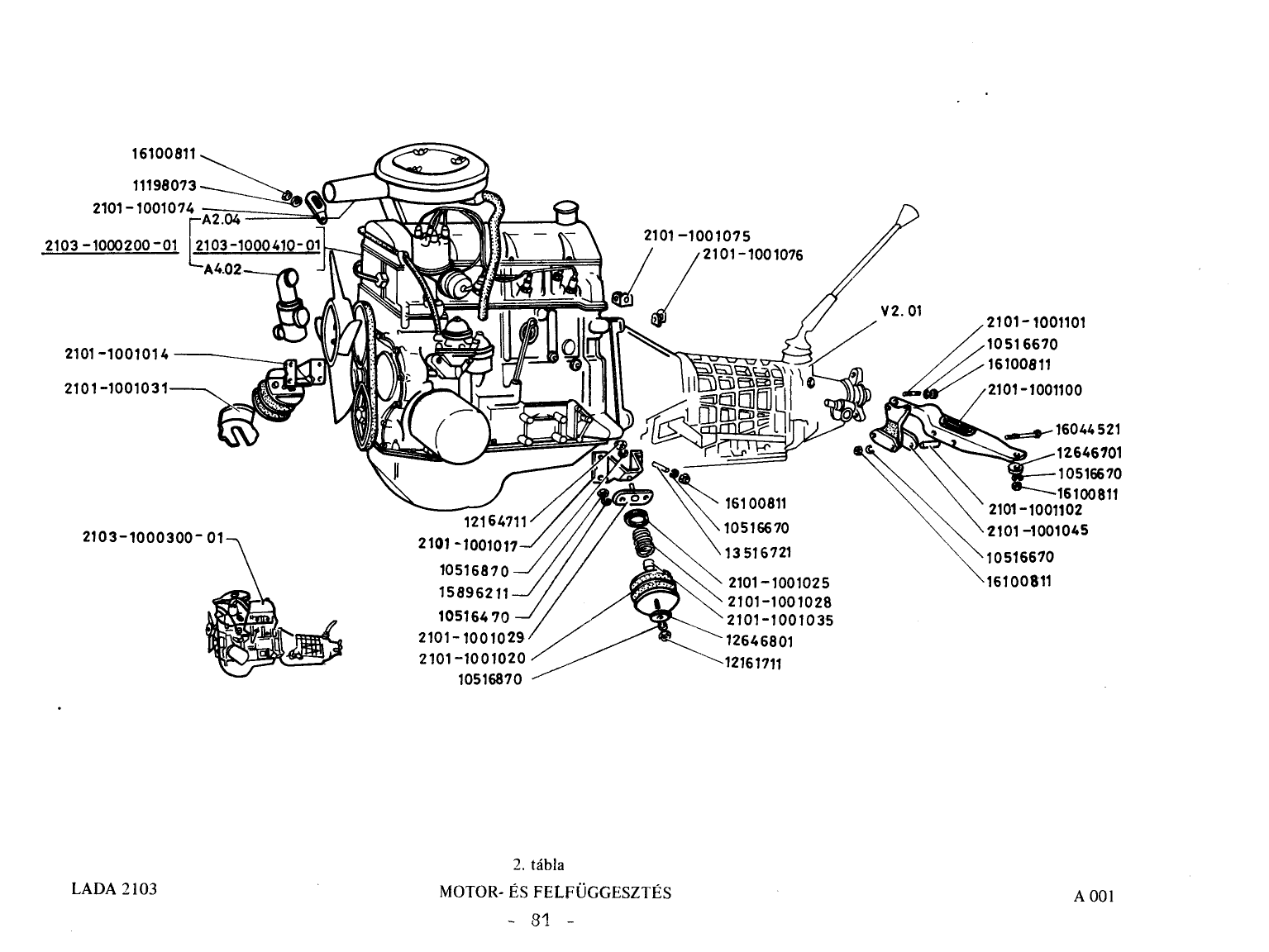

VAZ-2101 Motor és felfüggesztés – robbantott ábra (70. oldal)

VAZ-2101 Motor és felfüggesztés robbantott ábrája (70. oldal), 37 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Lemezburkolat gyári 2101-1001031
  2. 2. Támasztólemez gyári 2101-1001029
  3. 3. Fülescsavar, mellső gyári 2101-1001074
  4. 4. 2103-1000200-01 gyári 2103-1000200-01
  5. 5. Tartóbak, bal gyári 2101-1001017
  6. 6. Rugósalátét 8-as gyári 10516670
  7. 7. Felfüggesztő gumipárna gyári 2101-1001020
  8. 8. Felfüggesztőlemez, hátsó gyári 2101-1001045
  9. 9. Motor gyári 1000410
  10. 10. Tartóbak, jobb gyári 2101-1001014
  11. 11. Ütköző gyári 2101-1001035
  12. 12. Anya M10x1,25 gyári 12164711
  13. 13. Rugó gyári 2101-1001028
  14. 14. Tőcsavar gyári 2101-1001101
  15. 15. Gyürü gyári 2101-1001025
  16. 16. Feszitőpersely gyári 2101-1001102
  17. 17. Kereszttartó, hátsó gyári 2101-1001100
  18. 18. Rugósalátét 6-os gyári 10516470
  19. 19. Rugósalátét 10-es gyári 10516870
  20. 20. Alátét 10-es 2 gyári 12646801
  21. 21. Rugósalátét 8-as gyári 10516670
  22. 22. Rugósalátét 8-as gyári 10516670
  23. 23. Alátét 8-as gyári 12646701
  24. 24. Anya M10x1,25 gyári 12164711
  25. 25. Tőcsavar M8x12 gyári 13516721
  26. 26. Anya M8 gyári 16100811
  27. 27. Anya M8 gyári 16100811
  28. 28. Anya M8 gyári 16100811
  29. 29. Csavar M8x65 gyári 16044521
  30. 30. Rugósalátét 10-es gyári 10516870
  31. 31. Rugósalátét 8-as gyári 10516670
  32. 32. Anya M8 gyári 16100811
  33. 33. Rugósalátét, kupos, 8-as gyári 11198073
  34. 34. Anya M8 gyári 16100811
  35. 35. Fülescsavar, jobb, hátsó gyári 2101-1001075
  36. 36. Fülescsavar, bal, hátsó gyári 2101-1001076
  37. 37. Anya, M6 gyári 15896211
