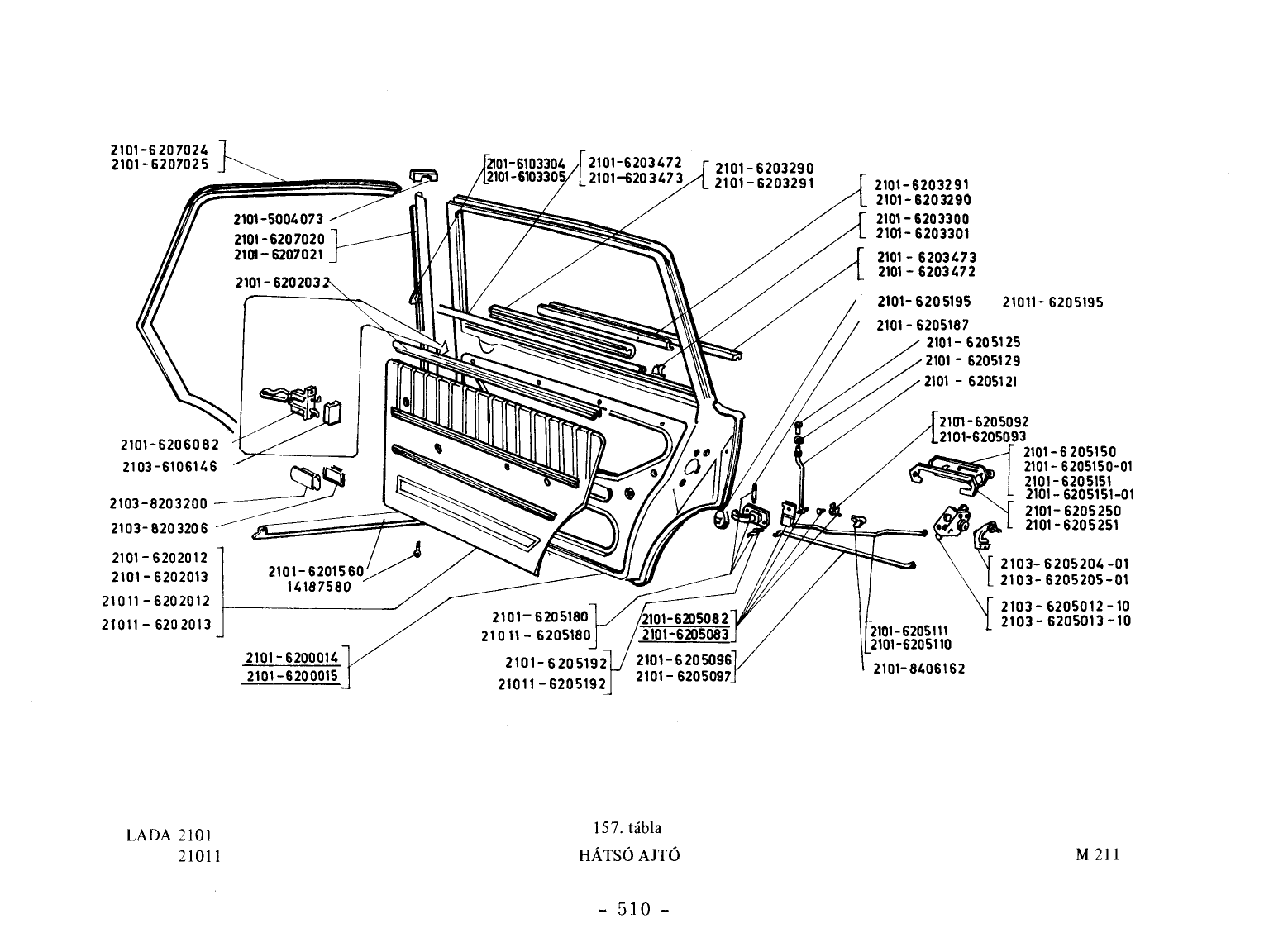

VAZ-2101 Hátsó ajtó – robbantott ábra (502. oldal)

VAZ-2101 Hátsó ajtó robbantott ábrája (502. oldal), 58 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Zárrögzitő, jobb gyári 2103-6205204-01
  2. 2. Hamutartó, jobb gyári 2101-8203200
  3. 3. Ajtózár, jobb gyári 2103-6205012-10
  4. 4. Zárkapcsoló vonórud, bal gyári 2101-6205111
  5. 5. Hamutartó diszkeret gyári 2103-8203206
  6. 6. Ajtókárpit, jobb gyári 2103-6202012
  7. 7. Diszléc gyári 2101-6201560
  8. 8. Ajtókárpit, bal gyári 2103-6202013
  9. 9. Ajtókárpit, bal gyári 2103-6202013
  10. 10. Tömités, bal gyári 2101-6203291
  11. 11. Dis zalátét gyári 2101-6205195
  12. 12. Ajtókeret tömités, bal gyári 2101-6207021
  13. 13. Zárrögzitő vonórud, bal, gyári 2101-6205083
  14. 14. Zárrögzitő vonórud, jobb, gyári 2101-6205082
  15. 15. Zárrögzitő, bal gyári 2103-6205205-01
  16. 16. Kilincs, külső, bal gyári 2101-6205151-01
  17. 17. Rugó gyári 2101-6205192
  18. 18. Ajtózár, bal gyári 2103-6205013-10
  19. 19. Rugó gyári 2101-6205192
  20. 20. Ajtókárpit, jobb gyári 2103-6202012
  21. 21. Dis zalátét gyári 2101-6205195
  22. 22. Kilincs, belső gyári 2101-6205180
  23. 23. Kilincstömités, külső, jobb gyári 2101-6205250
  24. 24. Ablakszegély, bal gyári 2102-6203473
  25. 25. Ajtóhatároló gyári 2101-6206082
  26. 26. Ajtókeret tömités, hátsó, bal gyári 2102-6207025
  27. 27. Kilincs, külső, jobb gyári 2101-6205150-01
  28. 28. Persely gyári 2101-6205129
  29. 29. Tömités, jobb gyári 2101-6203290
  30. 30. Zárbiztositó gomb gyári 2101-6205125
  31. 31. Ajtókeret tömités, jobb, hátsó gyári 2101-6207024
  32. 32. ablakszegély, jobb gyári 2102-6203472
  33. 33. ablakszegély, jobb gyári 2102-6203472
  34. 34. Tömités, bal gyári 2101-6203291
  35. 35. Diszrátét, hátsó , bal gyári 2192-6203301
  36. 36. Diszrátét, hátsó, jobb gyári 2102-6203300
  37. 37. Ajtó, jobb gyári 2103-6200014
  38. 38. Kilincstengely gyári 2101-6205187
  39. 39. Ablakszegély, bal gyári 2102-6203473
  40. 40. Ajtó, bal gyári 2103-6200015
  41. 41. Ajtókeret tömités, jobb gyári 2101-6207020
  42. 42. Diszrátét gyári 2101-5004073
  43. 43. Rugó, bal gyári 2101-6205093
  44. 44. Zárbiztositó vonórud gyári 2101-6205121
  45. 45. Belső kilincs vonórud, bal gyári 2101-6205097
  46. 46. Bilincs gyári 2101-8406162
  47. 47. Kilincs, külső, bal gyári 2101-6205151-01
  48. 48. Rugó, jobb gyári 2101-6205092
  49. 49. Zárkapcsoló vonórud, jobb gyári 2101-6205110
  50. 50. Diszrátét, mellső, jobb gyári 2101-6103304
  51. 51. Kilincs, külső, jobb gyári 2101-6205150-01
  52. 52. Diszrátét, mellső , bal gyári 2101-6103305
  53. 53. Kilincstömités, bal gyári 2101-6205251
  54. 54. Kilincs, belső gyári 2101-6205180
  55. 55. Szegőléc gyári 2101-6202032
  56. 56. Ütközőgumi gyári 2103-6106146
  57. 57. Tömités, jobb gyári 2101-6203290
  58. 58. Belső kilincs vonórud, jobb gyári 2101-6205096
