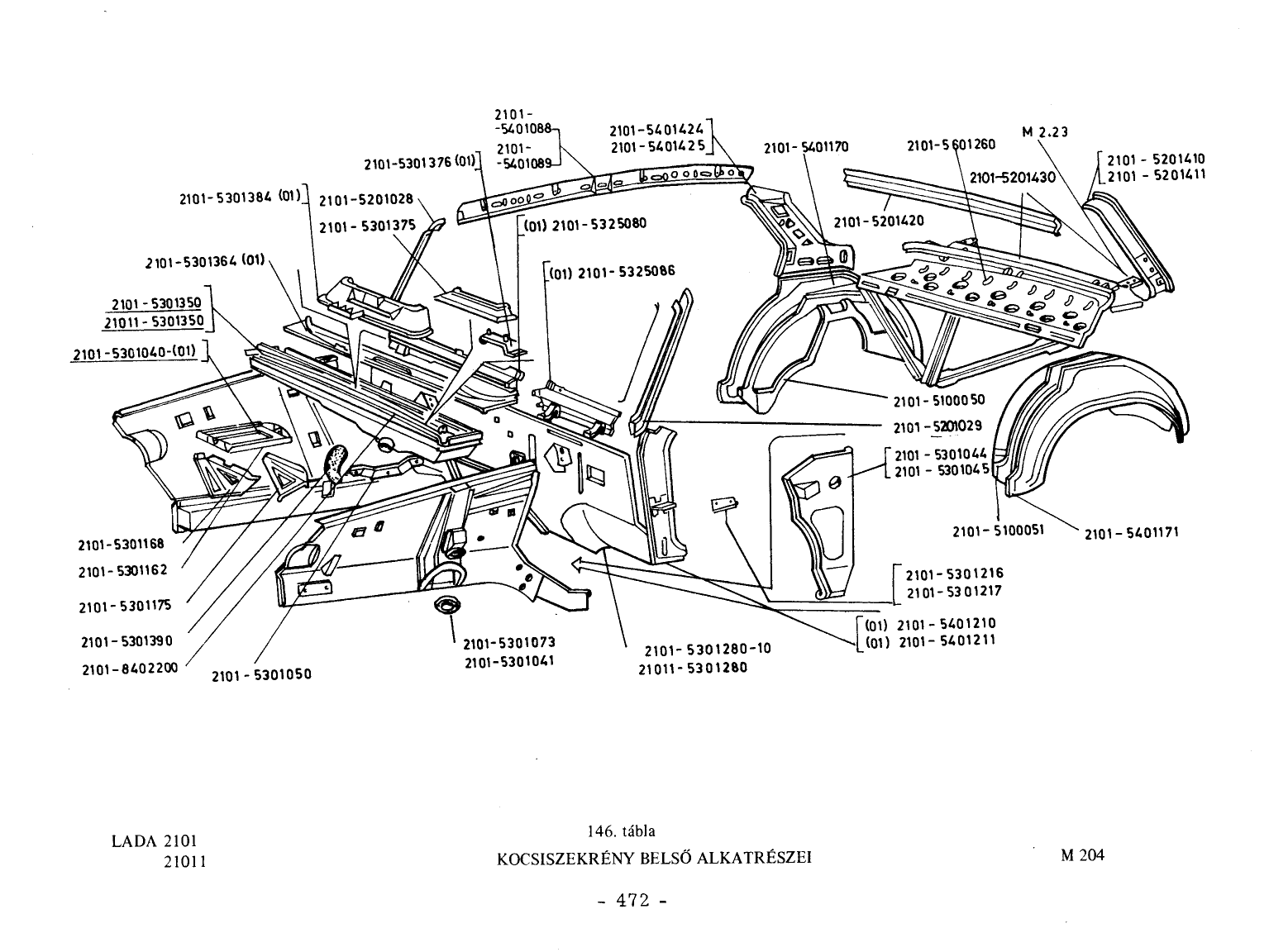

VAZ-2101 Kocsiszekrény belső – robbantott ábra (463. oldal)

VAZ-2101 Kocsiszekrény belső robbantott ábrája (463. oldal), 39 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Tartóoszlop, hátsó, jobb gyári 2101-5401424
  2. 2. Kerékszekrény, külső, jobb gyári 2101-5401170
  3. 3. Levegőszekrény betét a gyári 2101-5301384
  4. 4. Merevitő betét, hátsó gyári 2101-5601260
  5. 5. Merevitő betét, jobb gyári 2101-5401210
  6. 6. Kereszttartó, mellső, jobb gyári 2101-5325080
  7. 7. Akkumulátortartó keret gyári 2101-5301162
  8. 8. Motorvédő lemez, jobb gyári 2101-5301040
  9. 9. Tömítés gyári 2101-8402200
  10. 10. Torpedólemez gyári 2101-5301280-10
  11. 11. Motorvédő lemez, bal gyári 2101-5301041
  12. 12. Szélvédő oszlop, jobb gyári 2101-5201028
  13. 13. Torpedólemez gyári 2101-5301280-10
  14. 14. Levegőbevezető szekrény gyári 2101-5301350
  15. 15. Boritólemez, bal gyári 2101-5301045
  16. 16. Tartó gyári 2101-5301050
  17. 17. Légterelő lemez gyári 2101-5301375
  18. 18. Kereszttartó, mellső, bal gyári 2101-5325086
  19. 19. Tartóbak gyári 2101-5301175
  20. 20. Ablakkeret tartó, hátsó, bal gyári 5201411
  21. 21. Boritólemez, jobb gyári 2101-5301044
  22. 22. Merevitő betét, bal gyári 2101-5401211
  23. 23. Tartóoszlop, hátsó, jobb gyári 2101-5401424
  24. 24. Merevitő betét, bal gyári 2101-5301217
  25. 25. Kerékszekrény, külső, bal gyári 2101-5401171
  26. 26. Összekötőlemez gyári 2101-5301364
  27. 27. Támasztótárcsa gyári 2101-5301073
  28. 28. Ablakkeret tartó, hátsó, jobb gyári 5201410
  29. 29. Kerékszekrény, belső, jobb gyári 2101-5100050
  30. 30. Kerékszekrény, belső, bal gyári 2101-5100051
  31. 31. Szélvédő oszlop, jobb gyári 2101-5201028
  32. 32. Tetőmerevitő betét, jobb gyári 2101-5401088
  33. 33. Levegőbevezető szekrény gyári 2101-5301350
  34. 34. Tartóbak gyári 2101-5301168
  35. 35. Cső gyári 2101-5301390
  36. 36. Hátsó ablak kereszttartó, gyári 2101-5201420
  37. 37. Merevitő betét, jobb gyári 2101-5301216
  38. 38. Hátsó ablak kereszttartó, alsól1 gyári 2101-5201430
  39. 39. Tartóbak gyári 2101-5301376
