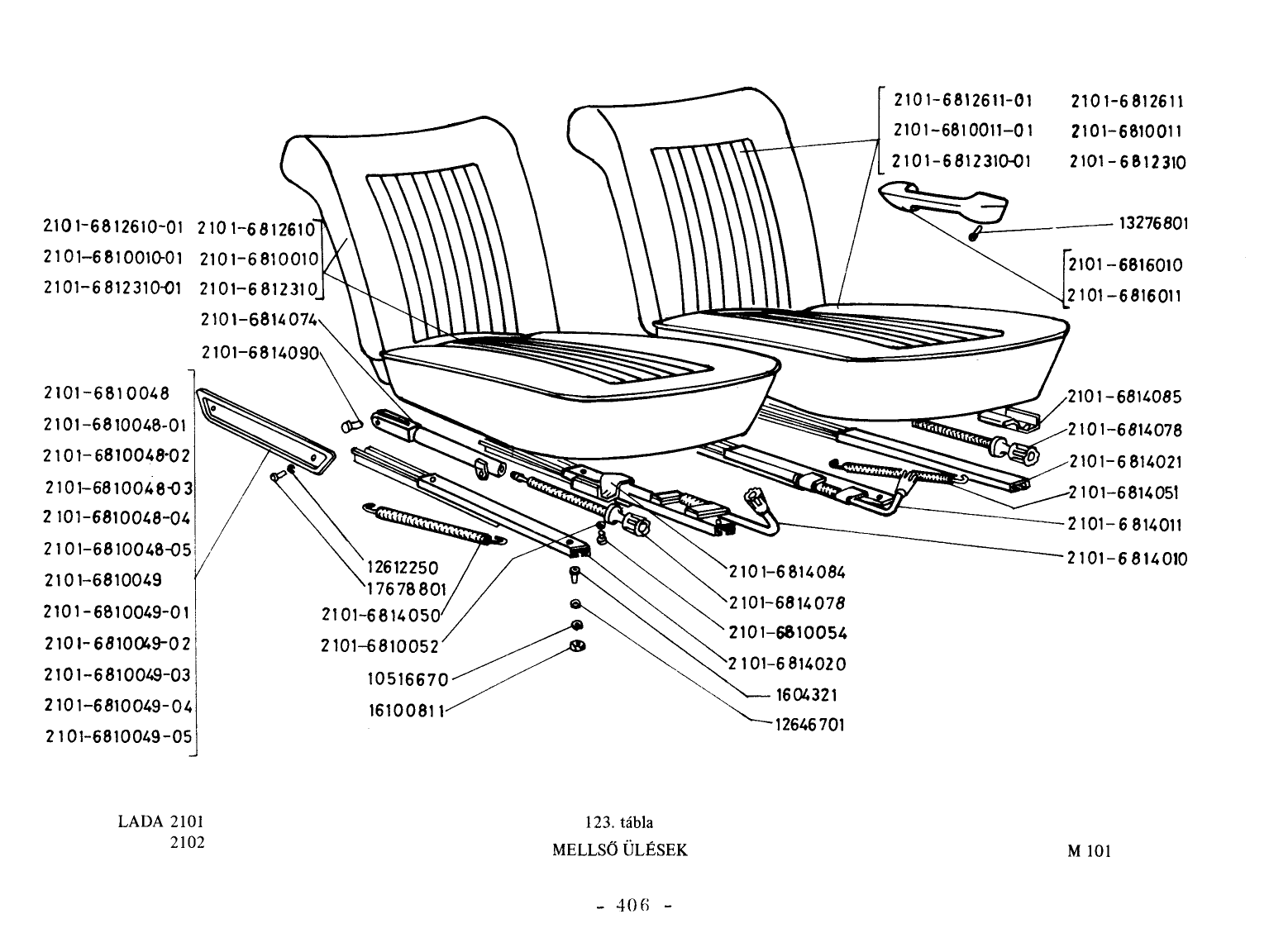

VAZ-2101 Első ülések – robbantott ábra (397. oldal)

VAZ-2101 Első ülések robbantott ábrája (397. oldal), 47 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Üléspárna huzat, v. barna gyári 2101-6812310-01
  2. 2. Diszboritás, jobb, fekete gyári 2101-6810048-01
  3. 3. Ülés, mellső, jobb, teljes gyári 2101-6810010-01
  4. 4. Könyöktámasz, jobb, mellső gyári 2101-6816010
  5. 5. Rugósalátét 8-as gyári 2101-6810052
  6. 6. Könyöktámasz, bal, mellső gyári 2101-6816011
  7. 7. Csuszósin, bal, belső gyári 2101-6814011
  8. 8. Üléspárna huzat, v. barna gyári 2101-6812310-01
  9. 9. Háttámla huzat, bal, barna gyári 2101-6812611-01
  10. 10. Csuszósin, bal, külső gyári 2101-6814021
  11. 11. Diszboritás, jobb, fekete gyári 2101-6810048-01
  12. 12. Diszboritás, jobb, fekete gyári 2101-6810048-01
  13. 13. Diszboritás, bal, fekete gyári 2101-6810049-01
  14. 14. Diszboritás, jobb, fekete gyári 2101-6810048-01
  15. 15. Háttámla huzat, jobb, v.barna gyári 2101-6812610-01
  16. 16. Diszboritás, bal, fekete gyári 2101-6810049-01
  17. 17. Diszboritás, bal, fekete gyári 2101-6810049-01
  18. 18. Diszboritás, jobb, fekete gyári 2101-6810048-01
  19. 19. Diszboritás, bal, fekete gyári 2101-6810049-01
  20. 20. Ülés, mellső, bal, teljes gyári 2101-6810011-01
  21. 21. Diszboritás, bal, fekete gyári 2101-6810049-01
  22. 22. Háttámla huzat, bal, barna gyári 2101-6812611-01
  23. 23. Háttámla huzat, jobb, v.barna gyári 2101-6812610-01
  24. 24. Csuszósin, jobb, belső gyári 2101-6814010
  25. 25. Ülésrögzitő rugó, jobb gyári 2101-6814050
  26. 26. Diszboritás, jobb, fekete gyári 2101-6810048-01
  27. 27. Sszabályozórud rögzitőcsap gyári 2101-6814090
  28. 28. Háttámla szabályozórud gyári 2101-6814074
  29. 29. Csuszósin, jobb, külső gyári 2101-6814020
  30. 30. Csavar M8x16 gyári 2101-6810054
  31. 31. Háttámla szabályozócsavar gyári 2101-6814078
  32. 32. Üléspárna huzat, v. barna gyári 2101-6812310-01
  33. 33. Diszboritás, bal, fekete gyári 2101-6810049-01
  34. 34. Reteszelő lemez, jobb gyári 2101-6814084
  35. 35. Reteszelő lemez, bal gyári 2101-6814085
  36. 36. Háttámla szabályozócsavar gyári 2101-6814078
  37. 37. Ülés, mellső, bal, teljes gyári 2101-6810011-01
  38. 38. Ülésrögzitő rugó, bal gyári 2101-6814051
  39. 39. Alátét 8-as gyári 12646701
  40. 40. Csavar M6x30 x Az üléshuzat anyaga szövet gyári 13276801
  41. 41. Rugósalátét 8-as gyári 10516670
  42. 42. Önvágó csavar gyári 17678801
  43. 43. Diszalátét gyári 12612250
  44. 44. Anya M8 gyári 16100811
  45. 45. Üléspárna huzat, v. barna gyári 2101-6812310-01
  46. 46. Ülés, mellső, jobb, teljes gyári 2101-6810010-01
  47. 47. Csavar M8x20 gyári 16043421
