VAZ-2101 Kocsiszekrény – robbantott ábra (393. oldal)

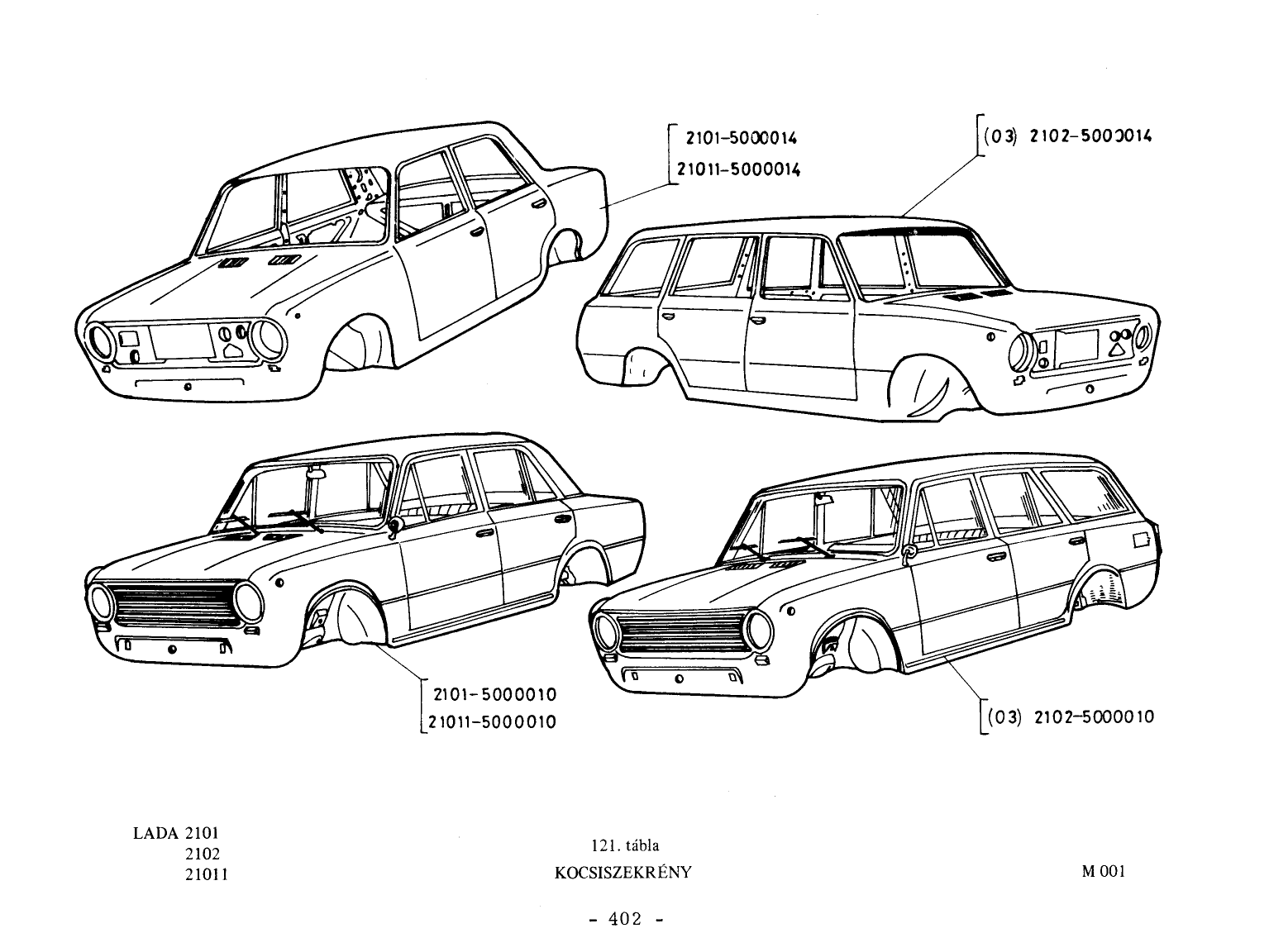

VAZ-2101 Kocsiszekrény robbantott ábrája (393. oldal), 6 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Kocsiszekrény gyári 2101-5000014
  2. 2. Kocsiszekrény gyári 21011-5000014
  3. 3. Kocsiszekrény gyári 2102-5000014
  4. 4. Kocsiszekrény, szerelt, teljes gyári 2102-5000010
  5. 5. Kocsiszekrény, szerelt, teljes gyári 2101-5000010
  6. 6. Kocsiszekrény, szerelt, teljes gyári 2101-5000010
