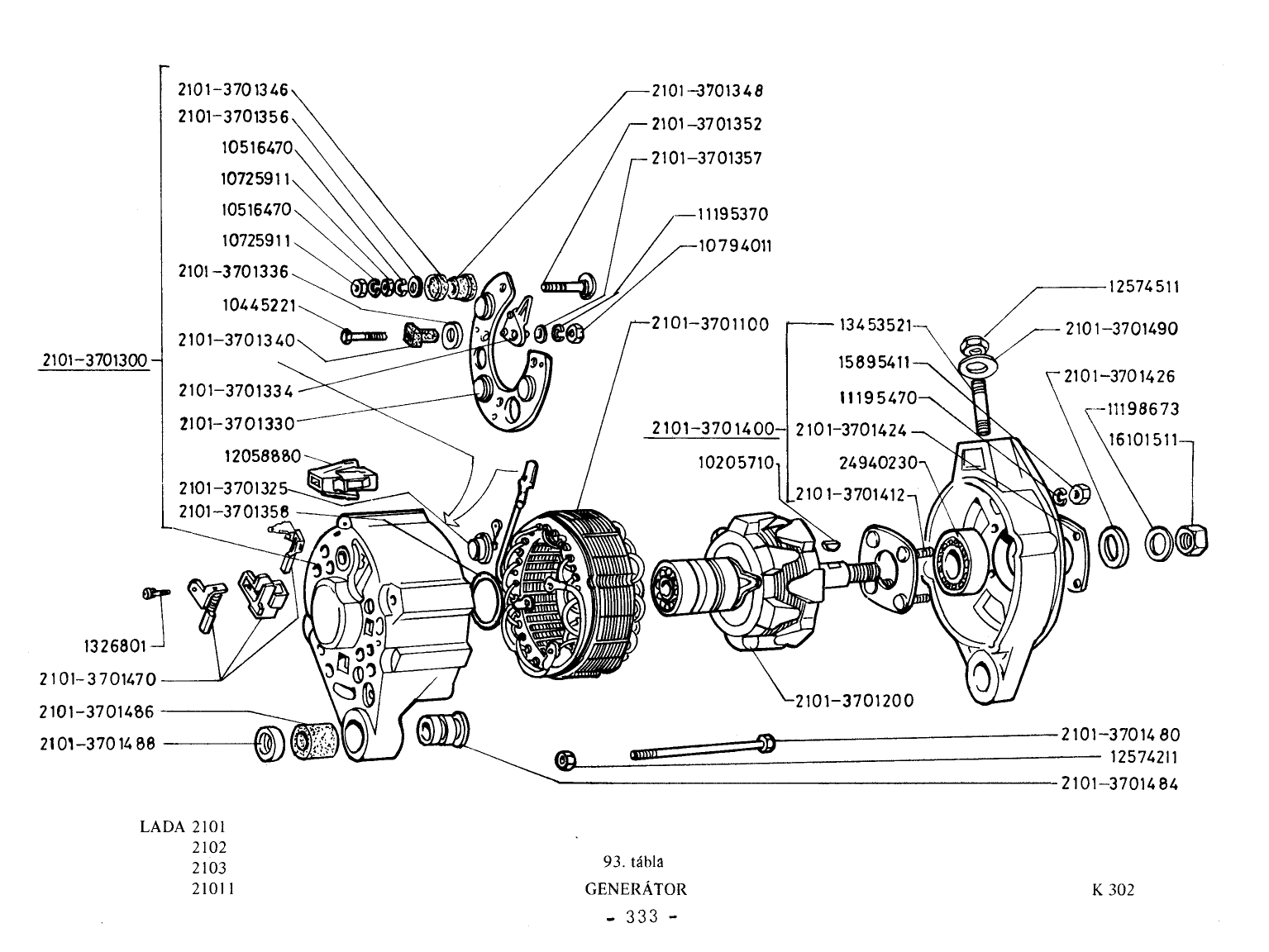

VAZ-2101 Generátor – robbantott ábra (322. oldal)

VAZ-2101 Generátor robbantott ábrája (322. oldal), 42 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Anya M5 gyári 15896411
  2. 2. Egyenirányitó dióda gyári 2101-3701325
  3. 3. Állórész gyári 2101-3701100
  4. 4. Persely gyári 2101-3701484
  5. 5. 2101-3701300 gyári 2101-3701300
  6. 6. Rugósalátét 6-os gyári 10516470
  7. 7. Fedél, mellső, teljes gyári 2101-3701400
  8. 8. Tőcsavar M10x1, 25x25 gyári 13453521
  9. 9. Csavar gyári 2101-3701480
  10. 10. Csapágyfedél, külső gyári 2101-3701424
  11. 11. Székefetartó gyári 2101-3701470
  12. 12. Ives retesz gyári 10205710
  13. 13. Szigetelőlemez gyári 2101-3701334
  14. 14. Alátét gyári 2101-3701356
  15. 15. Persely gyári 2101-3701488
  16. 16. Pozitiv dióda tartólemez gyári 2101-3701330
  17. 17. Támasztógyürü gyári 2101-3701426
  18. 18. Szigetelő. alátét gyári 2101-3701336
  19. 19. Szigetelő-persely gyári 2101-3701348
  20. 20. Gumipersely gyári 2101-3701486
  21. 21. Alátét 4-es gyári 2101-3701357
  22. 22. Csavar M6x34 gyári 2101-3701352
  23. 23. Szigetelő-alátét gyári 2101-3701346
  24. 24. Pofás huzalszoritó gyári 12058880
  25. 25. Rugósalátét 4-es gyári 11195370
  26. 26. Csapágy gyári 24940230
  27. 27. Rugósalátét 5-ös gyári 11195470
  28. 28. Csavar M4x25 gyári 10445221
  29. 29. Rugósalátét 6-os gyári 10516470
  30. 30. Alacsony anya, M6 gyári 10794011
  31. 31. Alacsony anya M6 gyári 10725911
  32. 32. Alacsony anya M6 gyári 10725911
  33. 33. Önzáró anya M10x1, 25 gyári 12574511
  34. 34. Önzáró anya M6 gyári 12574211
  35. 35. Szigetelő-persely gyári 2101-3701340
  36. 36. Alátét 10-es gyári 2101-3701490
  37. 37. Rugósalátét, kupos, 12-es gyári 11198673
  38. 38. Anya M12x1,25 gyári 16101511
  39. 39. Forgórész gyári 2101-3701200
  40. 40. Csapágyfedél, belső gyári 2101-3701412
  41. 41. Tömitőgyürü gyári 2101-3701358
  42. 42. Csavar rugósalátéttel M4x14 gyári 13268011
