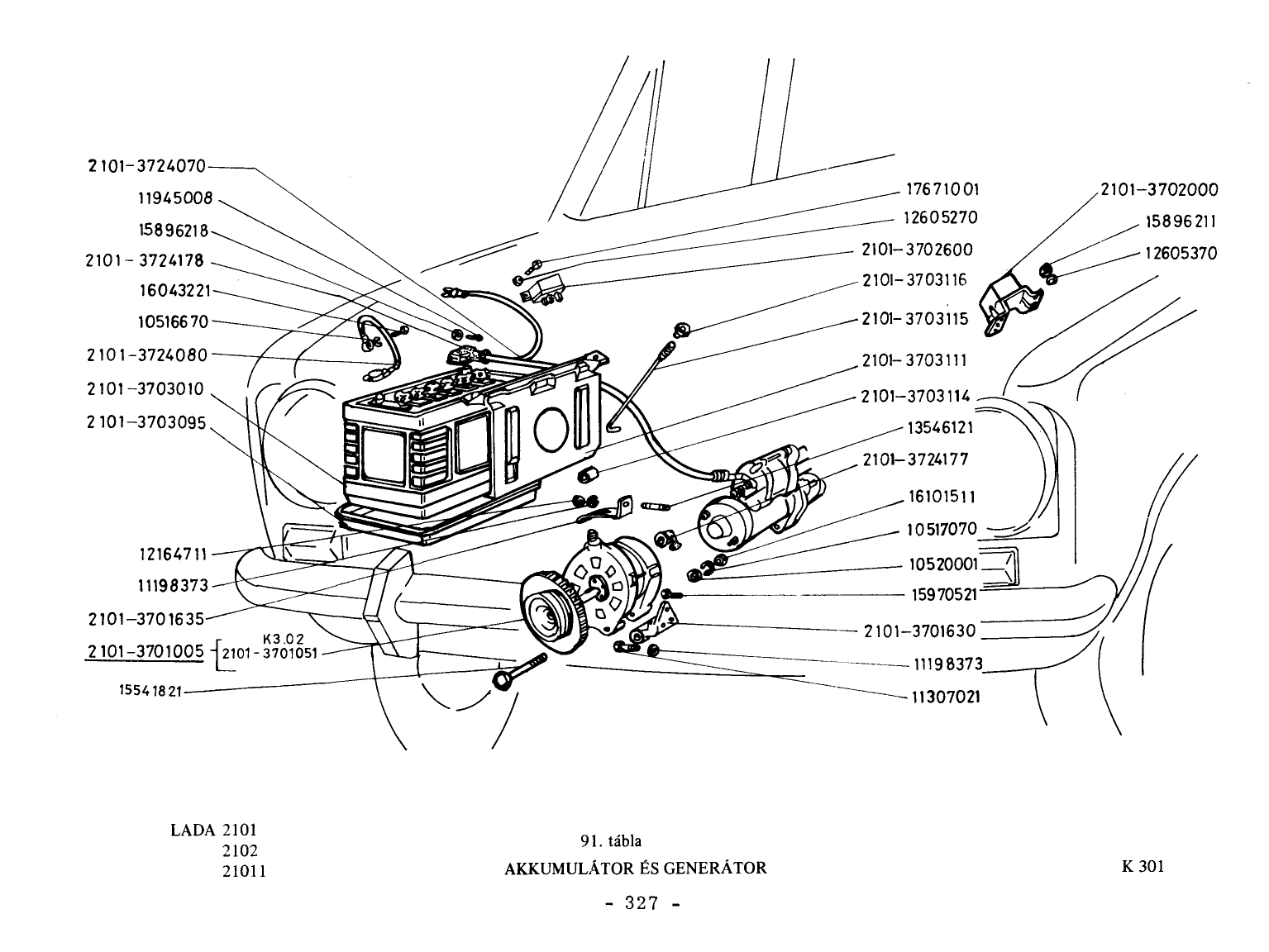

VAZ-2101 Akkumulátor és generátor – robbantott ábra (316. oldal)

VAZ-2101 Akkumulátor és generátor robbantott ábrája (316. oldal), 34 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Alátét 12-es gyári 10520001
  2. 2. Szijtárcsa gyári 2101-3701051
  3. 3. Feszitőcsavar gyári 2101-3703115
  4. 4. Szijfes zitőpánt gyári 2101-3701635
  5. 5. Tőcsavar M10x1, 25x20 gyári 13546121
  6. 6. Akkumulátor rögzitőlemez gyári 2101-3703111
  7. 7. Anya M12x1,25 gyári 16101511
  8. 8. Anya, M6 gyári 15896211
  9. 9. Tartótálca gyári 2101-3703095
  10. 10. Testrkábel gyári 2103-3724080
  11. 11. Kábelsaru védősapka gyári 2101-3724178
  12. 12. Feszültségszabályozó gyári 2101-3702000
  13. 13. Főkábel gyári 2103-3724070
  14. 14. Akkumulátor gyári 2101-3703010
  15. 15. Generátor szijtácsával, teljesi gyári 2101-3701005
  16. 16. Relé gyári 2101-3702600
  17. 17. Generátor tartóbak gyári 2101-3701630
  18. 18. Gumibetét gyári 2101-3703114
  19. 19. Gumisapka gyári 2101-3724177
  20. 20. Anya gyári 2101-3703116
  21. 21. Anya M6 gyári 15896218
  22. 22. Rugósalátét 12-es gyári 10517070
  23. 23. Csavar gyári 17671001
  24. 24. Rögzitőalátét 5-ös gyári 12605270
  25. 25. Csavar M6x30 gyári 11945008
  26. 26. Rugósalátét, kupos, 10-es gyári 11198373
  27. 27. Rugósalátét 8-as gyári 10516670
  28. 28. Biztosító alátét gyári 12605370
  29. 29. Csavar M8x16 gyári 16043221
  30. 30. Csavar M10x1, 25x40 gyári 11307021
  31. 31. Anya M10x1,25 gyári 12164711
  32. 32. Csavar M10x1, 25x20 gyári 15970521
  33. 33. Csavar M12x1, 25x120 gyári 15541821
  34. 34. Rugósalátét, kupos, 10-es gyári 11198373
