VAZ-2101 Kerekek – robbantott ábra (277. oldal)

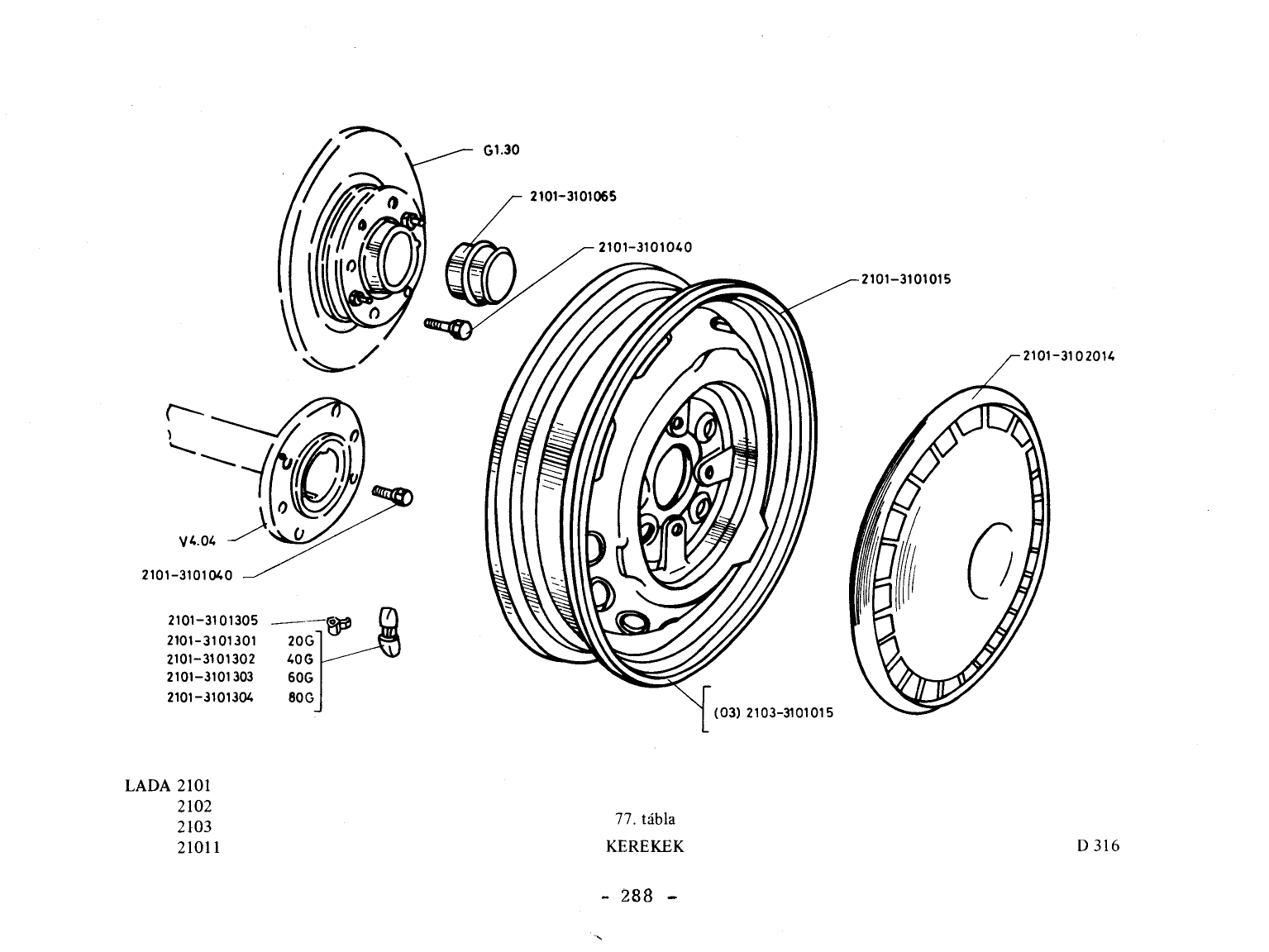

VAZ-2101 Kerekek robbantott ábrája (277. oldal), 11 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Ellensuly 20 gr gyári 2101-3101301
  2. 2. Ellensuly 80 gr gyári 2101-3101304
  3. 3. Kerékcsavar gyári 2101-3101040
  4. 4. Disztárcsa gyári 2101-3102014
  5. 5. Kerékagy porvédő sapka gyári 2101-3101065
  6. 6. Ellensuly rögzitőfül gyári 2101-3101305
  7. 7. Ellensuly 40 gr gyári 2101-3101302
  8. 8. Keréktárcsa gyári 2101-3101015
  9. 9. Keréktárcsa gyári 2101-3101015
  10. 10. Ellensuly 60 gr gyári 2101-3101303
  11. 11. Kerékcsavar gyári 2101-3101040
