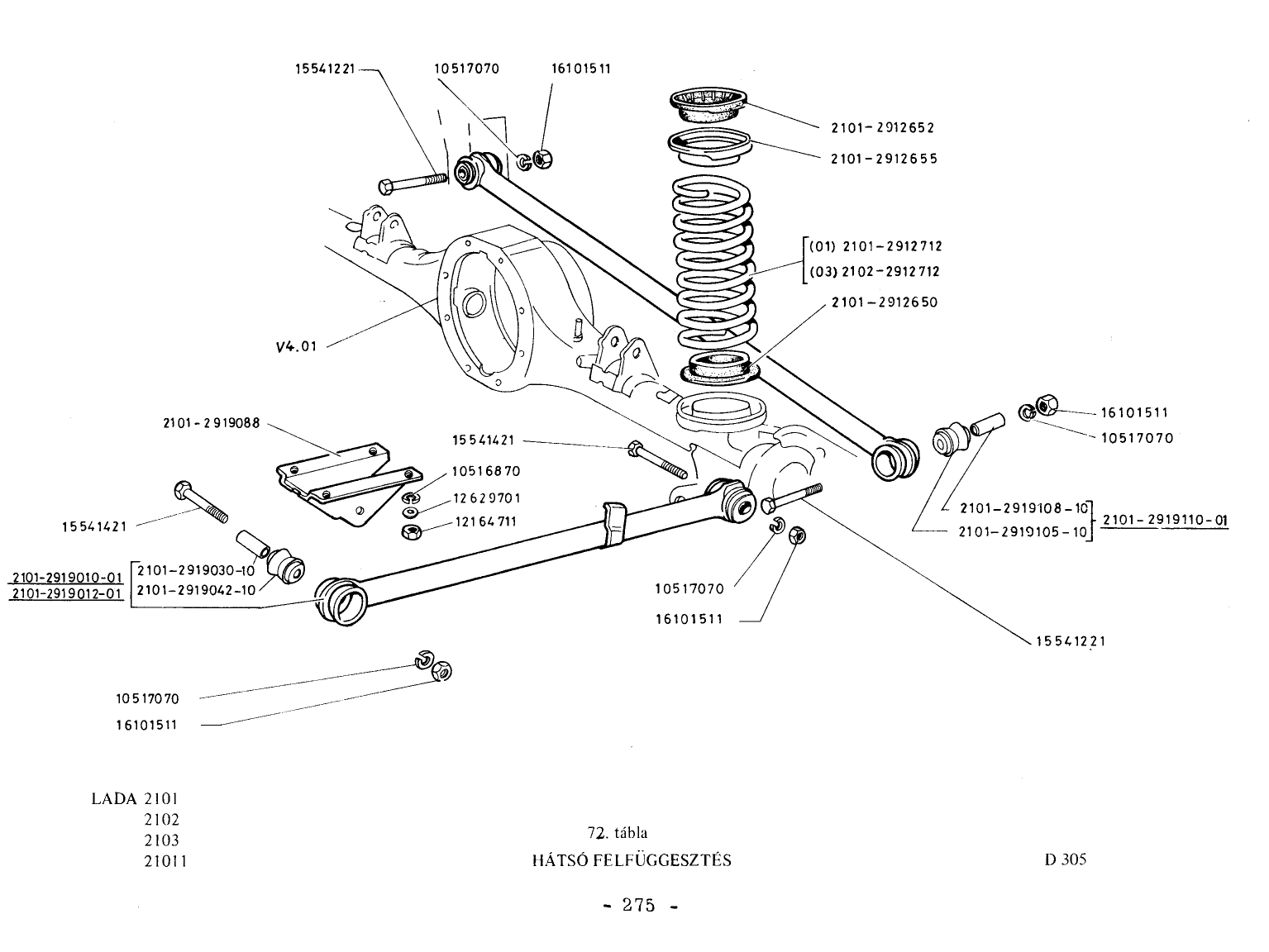

VAZ-2101 Hátsó felfüggesztés – robbantott ábra (264. oldal)

VAZ-2101 Hátsó felfüggesztés robbantott ábrája (264. oldal), 28 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Feszitőpersely gyári 2101-2919105-10
  2. 2. Tekercsrugó gyári 2102-2912712
  3. 3. Gumipersely gyári 2101-2919108-10
  4. 4. Gumipersely gyári 2101-2919042-10
  5. 5. Bekötőrud, jobb, külső gyári 2101-2919012-01
  6. 6. Keresztbekötőrud gyári 2101-2919110-01
  7. 7. Tekercsrugó gumipárna, felső gyári 2101-2912652
  8. 8. Rugótányér gyári 2101-2912655
  9. 9. Tekercsrugógumipárna, alsó gyári 2101-2912650
  10. 10. Bekötőrud, bal, külső gyári 2101-2919010-01
  11. 11. Tekercsrugó gyári 2102-2912712
  12. 12. Csavar M12x1, 25x70 gyári 15541221
  13. 13. Csavar M12x1, 25x70 gyári 15541221
  14. 14. Rugósalátét 12-es gyári 10517070
  15. 15. Rugósalátét 12-es gyári 10517070
  16. 16. Rugósalátét 12-es gyári 10517070
  17. 17. Rugósalátét 12-es gyári 10517070
  18. 18. Anya M12x1,25 gyári 16101511
  19. 19. Anya M12x1,25 gyári 16101511
  20. 20. Csavar, M12x1, 25x80 gyári 15541421
  21. 21. Anya M12x1,25 gyári 16101511
  22. 22. Anya M12x1,25 gyári 16101511
  23. 23. Feszitőpersely gyári 2101-2919030-10
  24. 24. Tartóbak gyári 2101-2919088
  25. 25. Csavar, M12x1, 25x80 gyári 15541421
  26. 26. Rugósalátét 10-es gyári 10516870
  27. 27. Alátét 10-es gyári 12629701
  28. 28. Anya M10x1,25 gyári 12164711
