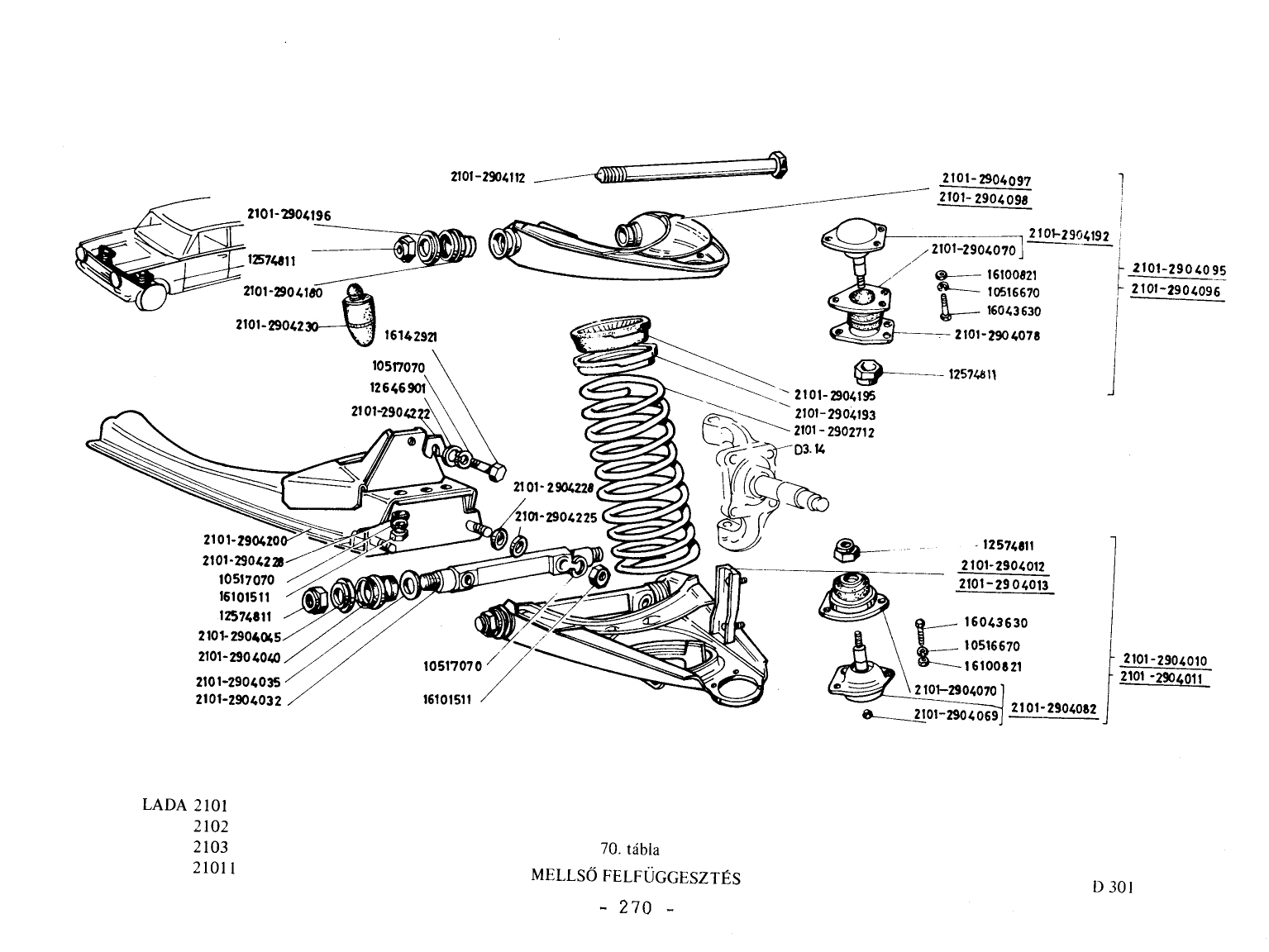

VAZ-2101 Első felfüggesztés – robbantott ábra (259. oldal)

VAZ-2101 Első felfüggesztés robbantott ábrája (259. oldal), 45 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Lengőkar, jobb, felső gyári 2101-2904097
  2. 2. Gömbcsapszeg gumiburkolattal gyári 2101-2904192
  3. 3. Porvédő gumiburkolat gyári 2101-2904070
  4. 4. Dugócsavar gyári 2101-2904069
  5. 5. Lengőkar, bal, felső, teljes gyári 2101-2904096
  6. 6. Rugótányér gyári 2101-2904193
  7. 7. Rugótányér gumibetét gyári 2101-2904195
  8. 8. Csavar M8x25 gyári 16043630
  9. 9. Lengőkar, bal, alsó, teljes gyári 2101-2904011
  10. 10. Lengőkar, jobb, alsó, teljes gyári 2101-2904010
  11. 11. Lengőkar, jobb, alsó gyári 2101-2904013
  12. 12. Lengőkar, tengely, alsó gyári 2101-2904032
  13. 13. Alátét gyári 2101-2904196
  14. 14. Tekercsrugó gyári 2101-2902712
  15. 15. Alátét gyári 2101-2904045
  16. 16. Szilentblokk,alsó gyári 2101-2904040
  17. 17. Gömbcsapszeg gumiburkolattal gyári 2101-2904082
  18. 18. Lengőkar, bal, alsó gyári 2101-2904012
  19. 19. Porvédő gumiburkolat gyári 2101-2904070
  20. 20. Alátét gyári 2101-2904035
  21. 21. Ütközőgumi gyári 2101-2904230
  22. 22. Önzáró anya M14x1,5 gyári 12574811
  23. 23. Csavar M8x25 gyári 16043630
  24. 24. Rugósalátét 8-as gyári 10516670
  25. 25. Önzáró anya M14x1,5 gyári 12574811
  26. 26. Önzáró anya M14x1,5 gyári 12574811
  27. 27. Rugósalátét 12-es gyári 10517070
  28. 28. Anya M12x1,25 gyári 16101511
  29. 29. Rugósalátét 8-as gyári 10516670
  30. 30. Önzáró anya M14x1,5 gyári 12574811
  31. 31. Anya M8 gyári 16100821
  32. 32. Anya M12x1,25 gyári 16101511
  33. 33. Lengőkar, bal, felső gyári 2101-2904098
  34. 34. Lengőkar tengely, felső gyári 2101-2904112
  35. 35. Betétlemez gyári 2101-2904078
  36. 36. Szilentblokk, felső gyári 2101-2904180
  37. 37. Csavar M12x1, 25x80 gyári 16142921
  38. 38. Rugósalátét 12-es gyári 10517070
  39. 39. 12464901 gyári 12464901
  40. 40. Rögzitőlemez gyári 2101-2904222
  41. 41. Alátét gyári 2101-2904228
  42. 42. Alátét gyári 2102-2904225
  43. 43. Kereszttartó gyári 2101-2904200
  44. 44. Rugósalátét 12-es gyári 10517070
  45. 45. Alátét gyári 2101-2904228
