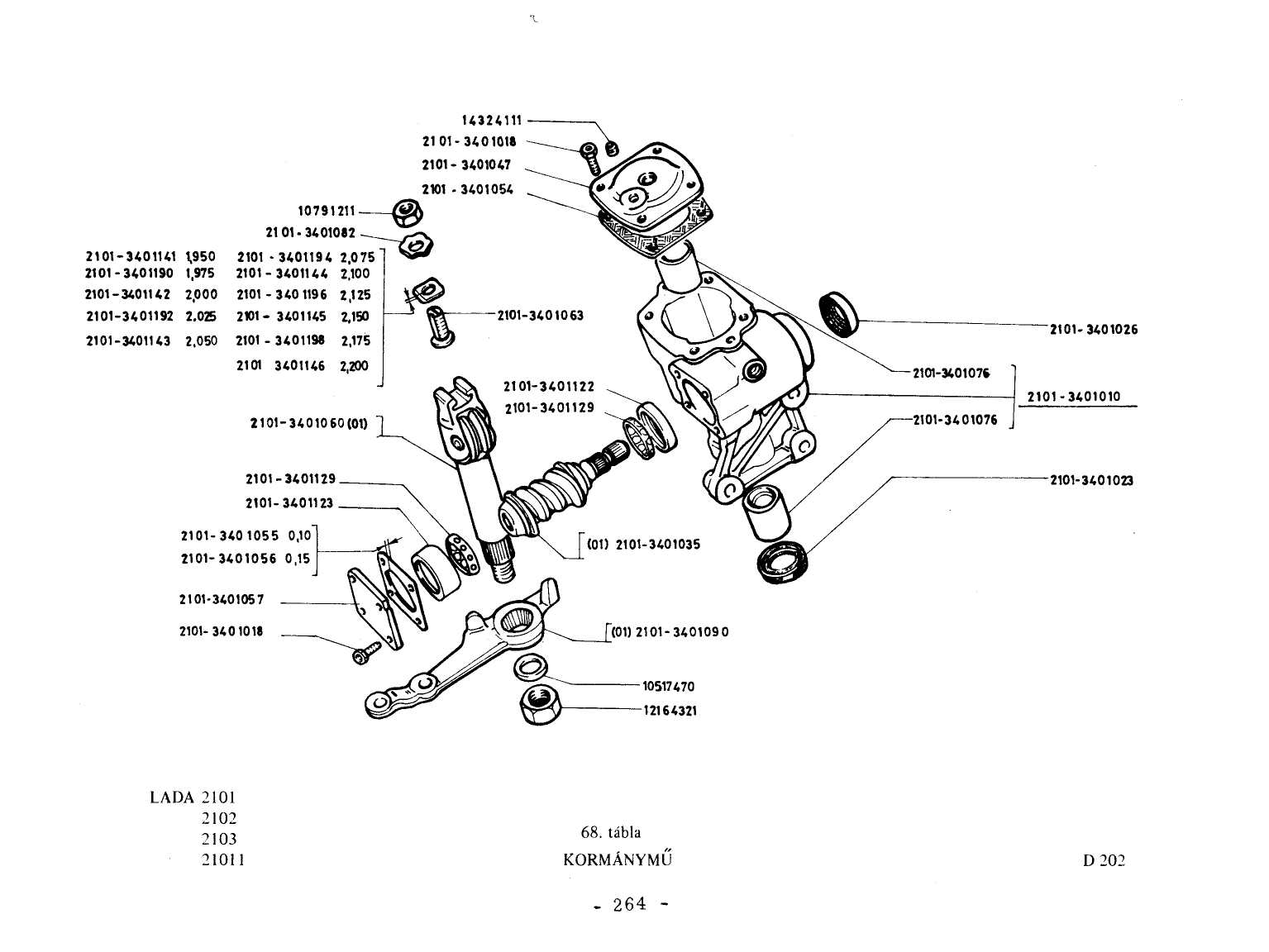

VAZ-2101 Kormánymű – robbantott ábra (253. oldal)

VAZ-2101 Kormánymű robbantott ábrája (253. oldal), 36 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Persely gyári 2101-3401076
  2. 2. Kereszttengely gyári 2101-3401060
  3. 3. Csavar gyári 2101-3401018
  4. 4. Fedél, felső gyári 2101-3401047
  5. 5. Persely gyári 2101-3401076
  6. 6. Szabályozó alátát 0, 10 mm gyári 2101-3401055
  7. 7. Tömités a felső fedélhez gyári 2101-3401054
  8. 8. Szabályozó alátét 0,15 mm gyári 2101-3401056
  9. 9. Hézagoló alátét 2, 075 mm gyári 2101-3401194
  10. 10. Hézagoló alátét 2, 000 mm gyári 2101-3401142
  11. 11. Hézagoló alátét 2, 175 mm gyári 2101-3401198
  12. 12. Hézagoló alátét 2, 100 mm gyári 2101-3401144
  13. 13. Hézagoló alátét 2, 200 mm gyári 2101-3401146
  14. 14. Tömszelence gyári 2101-3401023
  15. 15. Rögzitőalátét gyári 2101-3401082
  16. 16. Kormánymü-ház gyári 2101-3401010
  17. 17. Hézagoló alátét 1, 975 mm gyári 2101-3401190
  18. 18. Tömszelence gyári 2101-3401023
  19. 19. Hézagoló alátét 2, 025 mm gyári 2101-3401192
  20. 20. szabályozócsavar gyári 2101-3401063
  21. 21. Hézagoló alátét 1, 950 mm gyári 2101-3401141
  22. 22. Tömszelence gyári 2101-3401023
  23. 23. Hézagoló alátét 2, 050 mm gyári 2101-3401143
  24. 24. Hézagoló alátét 2, 000 mm gyári 2101-3401142
  25. 25. Fedél gyári 2101-3401057
  26. 26. Csavar gyári 2101-3401018
  27. 27. Dugócsavar 12x1, 5 gyári 14324111
  28. 28. Alacsony anya M12x1,5 gyári 10791211
  29. 29. Anya M20x1,5 gyári 12164321
  30. 30. Rugósalátét 20-as gyári 10517470
  31. 31. Hézagoló alátét 2,125 mm gyári 2101-3401196
  32. 32. Hézagoló alátét 2,150 mm gyári 2101-3401145
  33. 33. Fő-irányitókar gyári 2101-3401090
  34. 34. Csigatengely gyári 2101-3401035
  35. 35. Golyóskoszoru gyári 2101-3401129
  36. 36. Golyóskoszoru gyári 2101-3401129
