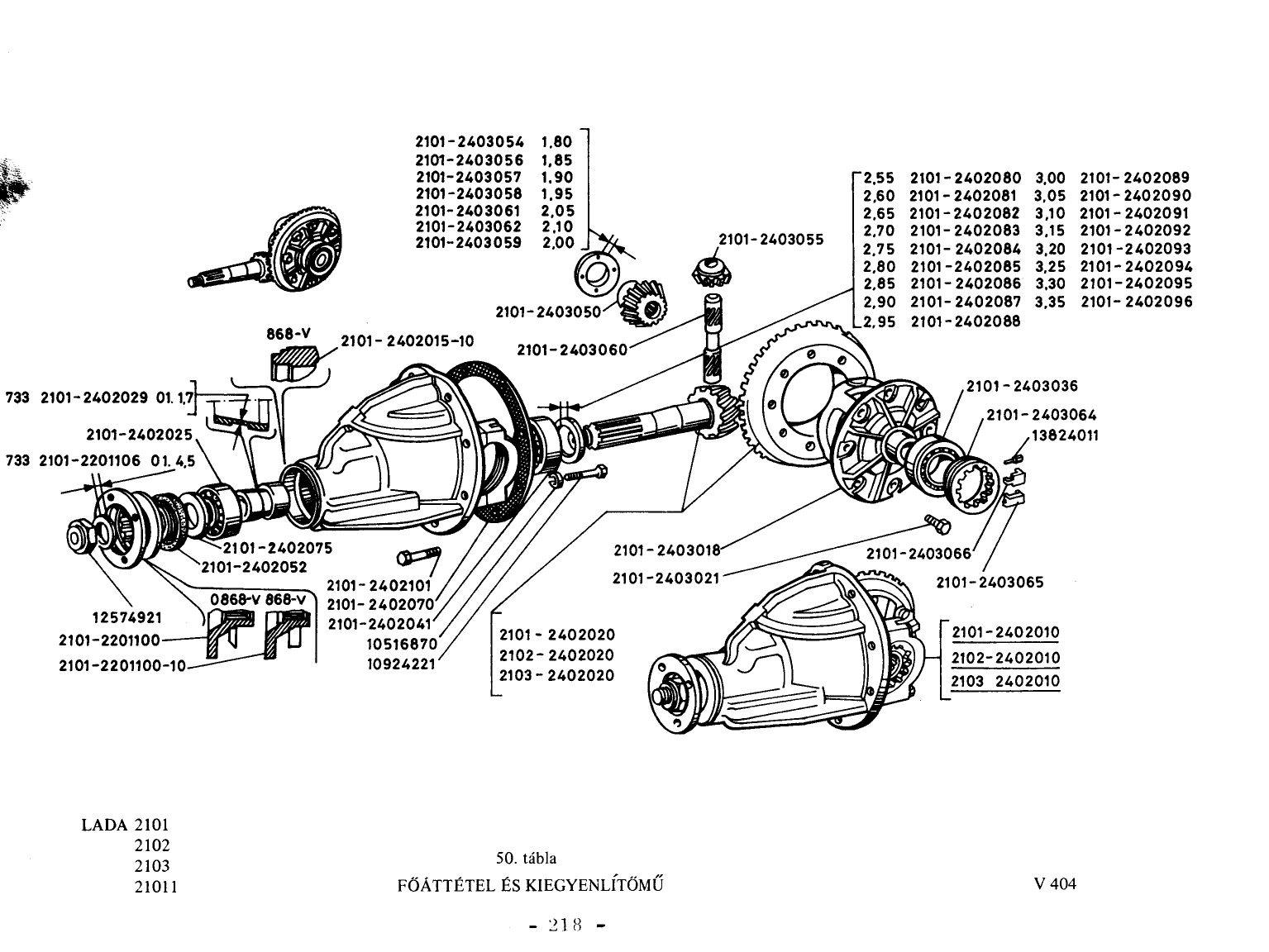

VAZ-2101 Főáttétel és kiegyenlítőmű – robbantott ábra (207. oldal)

VAZ-2101 Főáttétel és kiegyenlítőmű robbantott ábrája (207. oldal), 46 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Hézagoló alátét 2, 95 mm gyári 2101-2402088
  2. 2. Hézagoló alátét 1,85 mm gyári 2101-2403056
  3. 3. Bolygómü ház gyári 2101-2403018
  4. 4. Hézagoló alátét 2, 10 mm gyári 2101-2403062
  5. 5. Hézagoló alátét 2, 00 mm gyári 2101-2403059
  6. 6. Szabályozó anya gyári 2101-2403064
  7. 7. Hézagoló alátét 2, 70 mm gyári 2101-2402083
  8. 8. Hézagoló alátét 1,80 mm gyári 2101-2403054
  9. 9. Hézagoló alátét 3, 30 mm gyári 2101-2402095
  10. 10. Hézagoló alátét 1,85 mm gyári 2101-2403056
  11. 11. Hézagoló alátét 3, 05 mm gyári 2101-2402090
  12. 12. Hézagoló alátét 3, 35 mm gyári 2101-2402096
  13. 13. Hézagoló alátét 2,75 mm gyári 2101-2402084
  14. 14. Hézagoló alátét 3, 20 mm gyári 2101-2402093
  15. 15. Hézagoló alátét 3, 15 mm gyári 2101-2402092
  16. 16. Hézagoló alátét 2, 80 mm gyári 2101-2402085
  17. 17. Hézagoló alátét 2, 65 mm gyári 2101-2402082
  18. 18. Hézagoló alátét 2, 85 mm gyári 2101-2402086
  19. 19. Hézagoló alátét 1, 95 mm gyári 2101-2403058
  20. 20. Hézagoló alátét 3, 00 mm gyári 2101-2402089
  21. 21. Hézagoló alátét 3, 25 mm gyári 2101-2402094
  22. 22. Hézagoló alátét 3,10 mm gyári 2101-2402091
  23. 23. Távtartó persely gyári 2101-2402029-01
  24. 24. Tömités gyári 2101-2402070
  25. 25. Csavar gyári 2101-2403021
  26. 26. Hézagoló alátét 2, 60 mm gyári 2101-2402081
  27. 27. Tömszelence gyári 2101-2402052
  28. 28. Hézagoló alátét 1,90 mm gyári 2101-2403057
  29. 29. Bolygókerék gyári 2101-2403055
  30. 30. Hézagoló alátét 2, 05 mm gyári 2101-2403061
  31. 31. Csavar gyári 2101-2402101
  32. 32. 2101-2402041 gyári 2101-2402041
  33. 33. Alátét gyári 2101-2201106-01
  34. 34. Rugósalátét 10-es gyári 10516870
  35. 35. Önzáró anya M16x1, gyári 12574921
  36. 36. Csavar rugósalátéttel M6x10 gyári 13824011
  37. 37. Csavar M10x1, 25x50 gyári 10924221
  38. 38. Bolygókerék tengely gyári 2101-2403060
  39. 39. Rózsakerék gyári 2101-2403050
  40. 40. Kiegyenlitőmü-ház gyári 2101-2402015-10
  41. 41. Kúpkerék csapégy külső gyári 2101-2402025
  42. 42. Biztositólemez gyári 2101-2403066
  43. 43. Biztositólemez gyári 2101-2403065
  44. 44. Kiegyenlitőmü,telj.áttétel4,1:1 gyári 2101-2402010
  45. 45. Tányér-kupkerék 4, 44:1 gyári 2101-2402020
  46. 46. Illesztőperem gyári 2101-2201100-10
