VAZ-2101 Kardántengely – robbantott ábra (197. oldal)

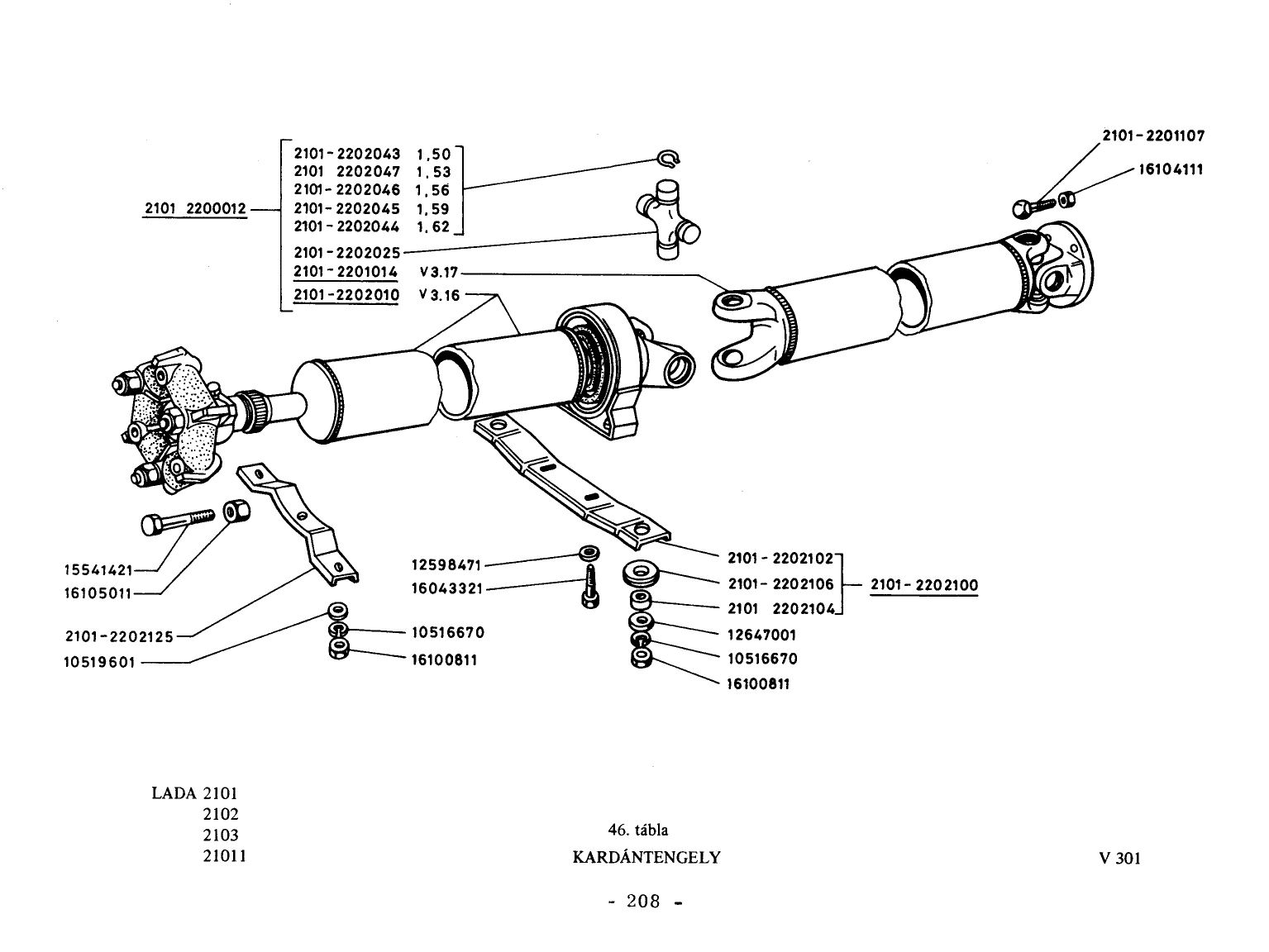

VAZ-2101 Kardántengely robbantott ábrája (197. oldal), 26 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Kereszttartó persellyel gyári 2101-2202100
  2. 2. Alátét 8-as gyári 10519601
  3. 3. Biztonsági tartóbak gyári 2101-2202125
  4. 4. Feszitőpersely gyári 2101-2202104
  5. 5. Kardántengely, mellső gyári 2101-2202010
  6. 6. Biztositógyürü 1, 550 mm gyári 2101-2202043
  7. 7. Biztositógyürü 1, 56 mm gyári 2101-2202046
  8. 8. Biztositógyürü 1, 59 mm gyári 2101-2202045
  9. 9. Biztositógyürü 1, 62 mm gyári 2101-2202044
  10. 10. Kereszttartó gyári 2101-2202102
  11. 11. Kardántengely, hátsó gyári 2101-2201014
  12. 12. Biztositógyürü 1, 53 mm gyári 2101-2202047
  13. 13. Kardánkereszt gyári 2101-2202025
  14. 14. Csavar gyári 2101-2201107
  15. 15. Anya M8 gyári 16100811
  16. 16. Gumipersely gyári 2101-2202106
  17. 17. Kardántengely, teljes gyári 2101-2200012
  18. 18. Rugósalátét 8-as gyári 10516670
  19. 19. Csavar M8x18 gyári 16043321
  20. 20. Rugósalátét 8-as gyári 10516670
  21. 21. Biztositóalátét 8-as gyári 12598471
  22. 22. Alátét 8-as gyári 12647001
  23. 23. Önzáró anya Mil2xi1, 25 gyári 16105011
  24. 24. Önzáró anya M8 gyári 16104111
  25. 25. Anya M8 gyári 16100811
  26. 26. Csavar, M12x1, 25x80 gyári 15541421
