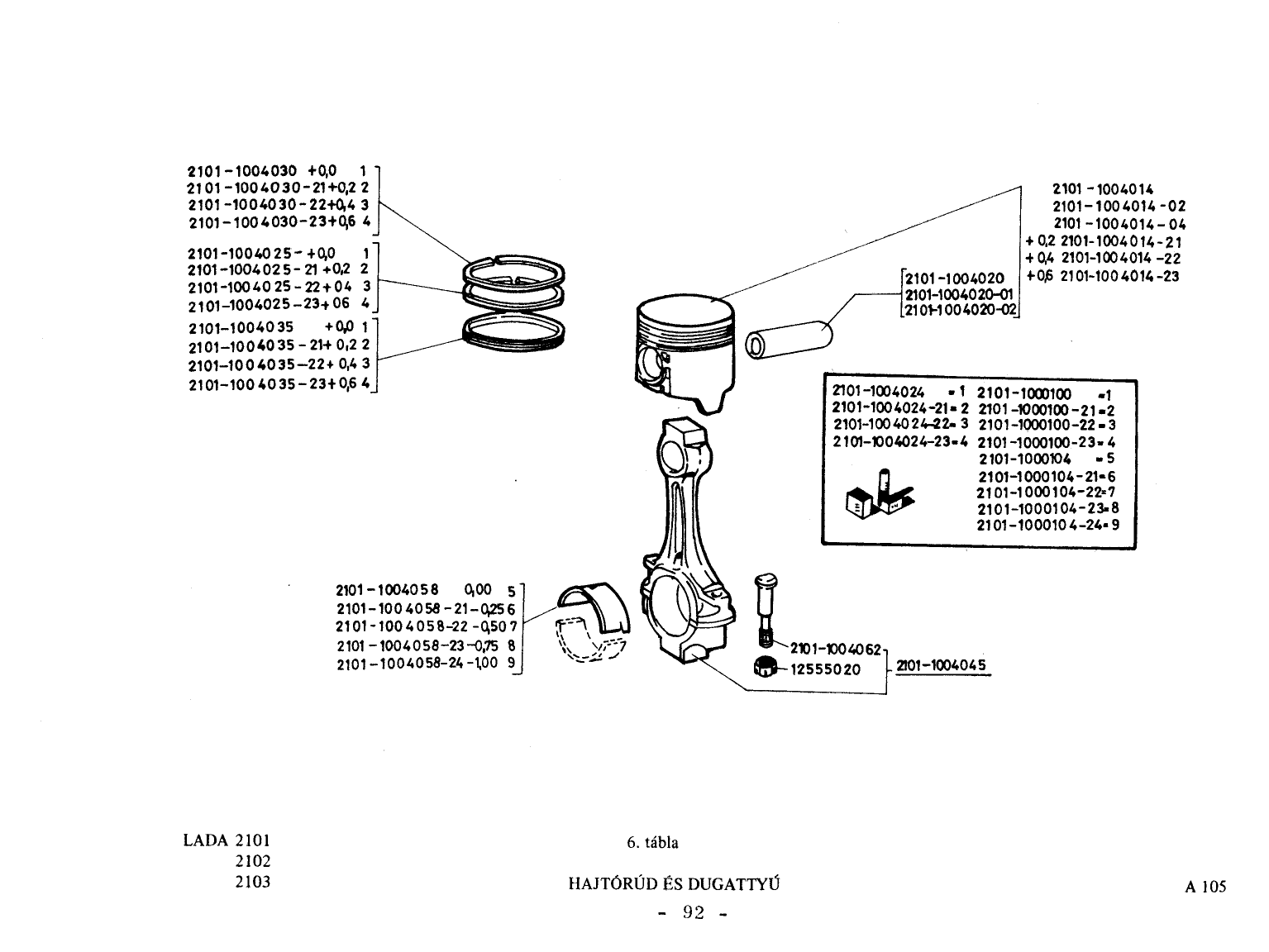

VAZ-2101 Hajtórúd és dugattyú – robbantott ábra (81. oldal)

VAZ-2101 Hajtórúd és dugattyú robbantott ábrája (81. oldal), 12 számozott alkatrész-jelöléssel

Alkatrészek ezen a rajzon

  1. 1. Hajtórudcsavar gyári 2101-1004062
  2. 2. Hajtórud, fedéllel, csavarokka gyári 2101-1004045
  3. 3. Anya M9x1 gyári 12555020
  4. 4. Kompressziógyürü, Kompressziógyürü, felső + 0,2 mm gyári 2101-1004030-23
  5. 5. Kompressziógyürü, Kompressziógyürü, alsó + 0,2 mm gyári 2101-1004025-22
  6. 6. /Olajlehuzógyürü + 0, 6 mm gyári 2101-1004035-21
  7. 7. Dugattyu A osztályu, csapszeggel t- 0,0 mm gyári 2101-1004014-02
  8. 8. Dugattyucsapszeg gyári 2101-1004020-01
  9. 9. j1 Dugattyugyürü - 0,4 mm gyári 2101-1004024-21
  10. 10. Dugattyugyürü -+ 0,4 mm gyári 2101-1000100-21
  11. 11. i Hajtórudpersely - 1,00 mm - x gyári 2101-1000104-21
  12. 12. jHajtórudpersely - 0, 25 mm gyári 2101-1004058-21
